Неисправности Т2 приставки EUROSKY ES-18 с которыми я сталкивался:
Приставка EUROSKY ES-18 не реагирует на пульт

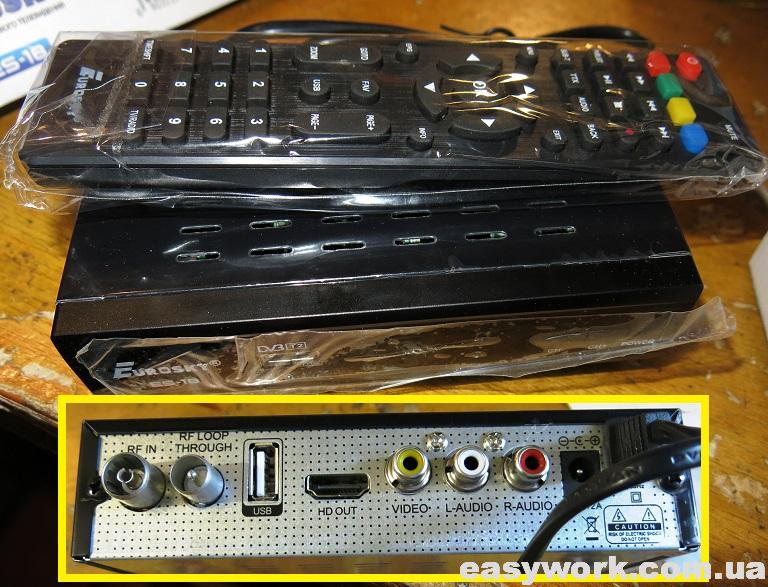

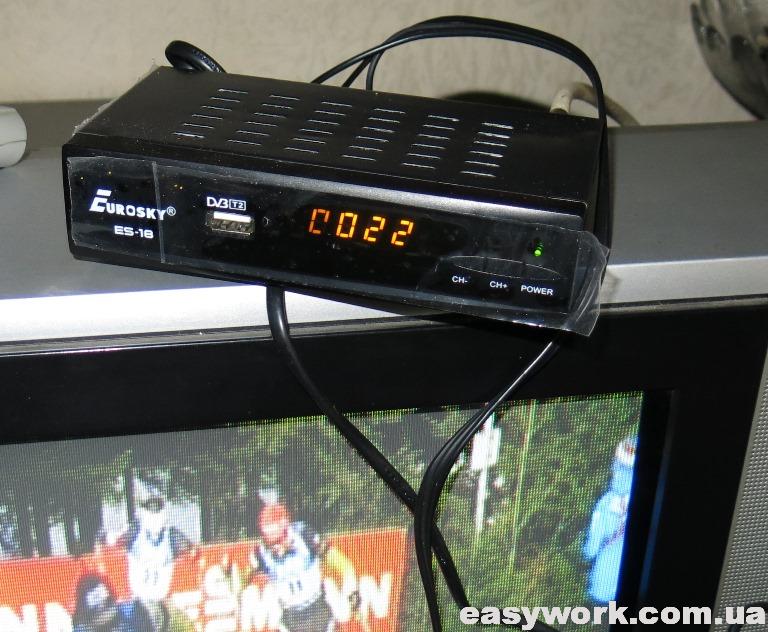

Т2 тюнер EUROSKY ES-18 включается, но не видит пульт дистанционного управления. Тюнер совершенно новый, еще в заводской пленке. Заметен нерабочий сегмент в первой цифре.
Аналогом данного тюнера является Т2 тюнер Alphabox T24. В нем используется подобная плата.

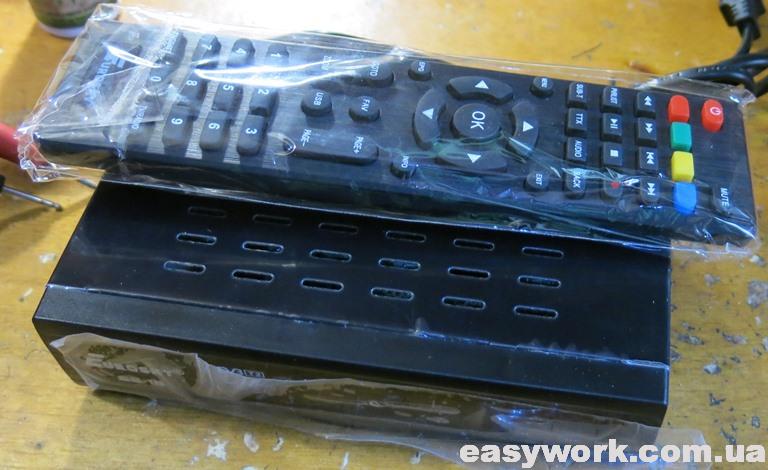

Устройство упаковано в следующую упаковку.

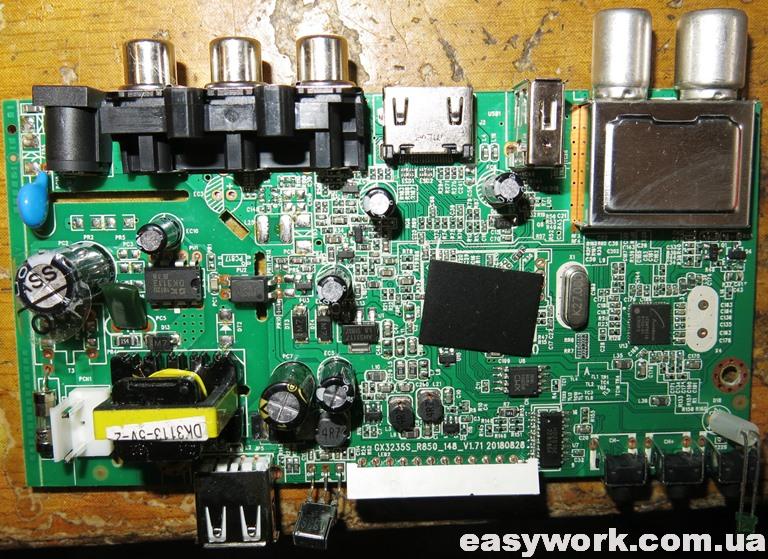

Плата имеет маркировку GX3235S_R850_148_V1.171 20180828.
С обратной стороны плата имеет следующий вид.
Блок питания построен на микросхеме DK3113.
Установлена широко распространенная микросхема демодулятора ATBM7821B.
В качестве дисплея используется YL2847CMY-BJEB21. Часто он является виновником неисправности, когда тюнер не видит каналы или пульт, не работают кнопки лицевой панели. Это можно заметить по потухшему сегменту, как и в этому случае. Также подобная неисправность возникает из-за микросхемы HD2015E.

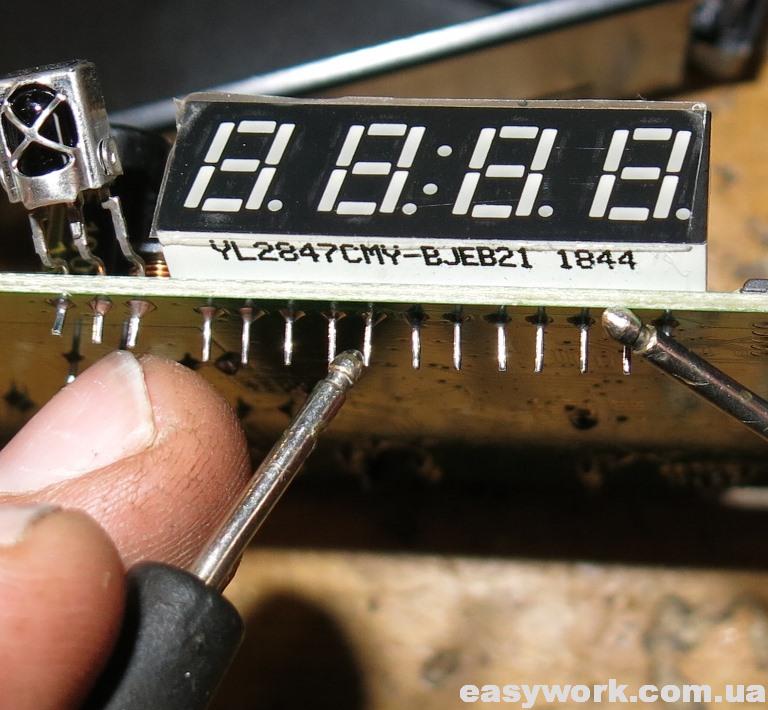

Расположение выводов индикатора YL2847CMY-BJEB21 известно. На дисплее не работает сегмент С в первой цифре. Значит ножка 4 пробита на ножку 12.

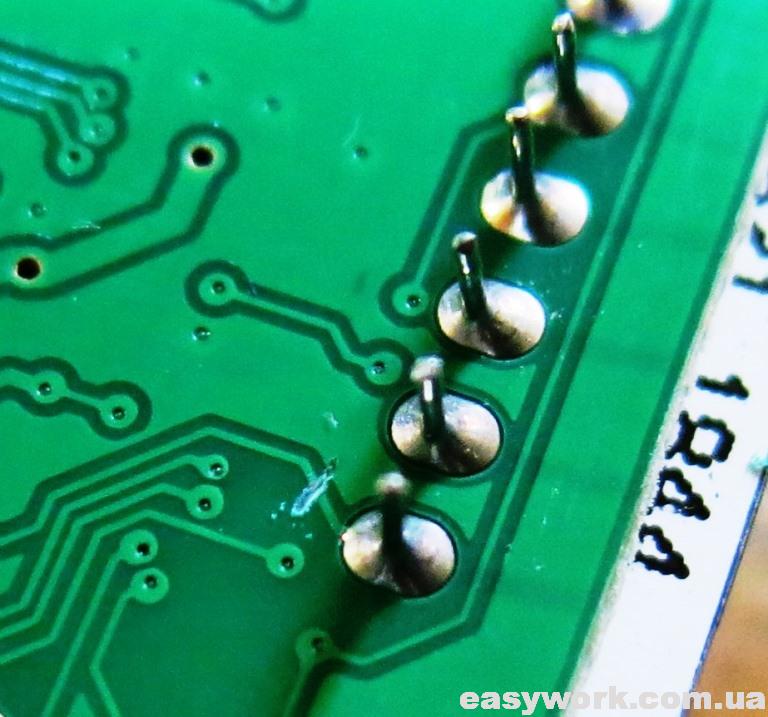

Сперва я перерезал дорожку №12, но это ничего не дало. Поэтому я вернул ее на место и откусил ножку №4.

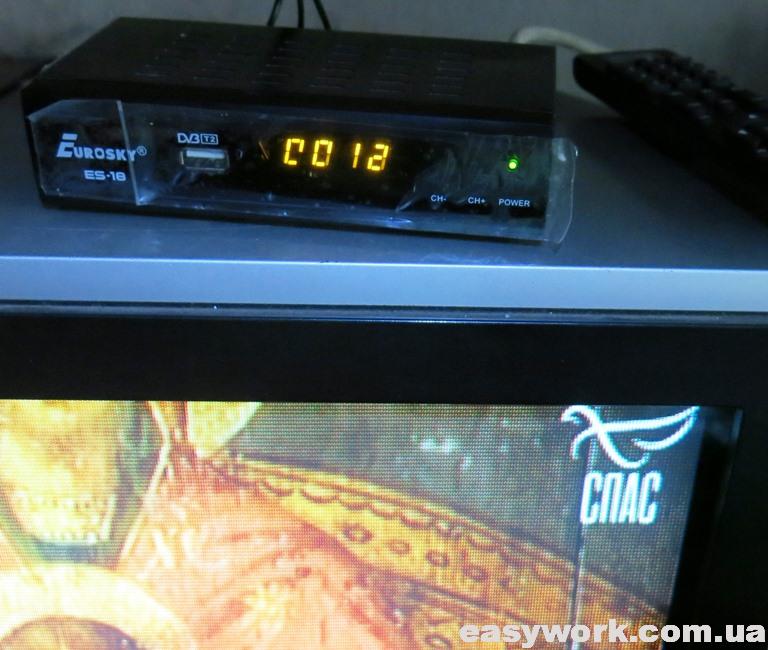

После этого тюнер EUROSKY ES-18 начал реагировать на пульт и исправно работать.
Не отображает каналы (нет сигнала)
Т2 тюнер EUROSKY ES-18 находит каналы, но не отображает их. При этом соответственно появляется надпись «Нет сигнала».
Маркировка платы GX3235S_R850_148_V1.171 20180828. Напряжения 1.2 В, 3.3 В и 5 В — в норме.

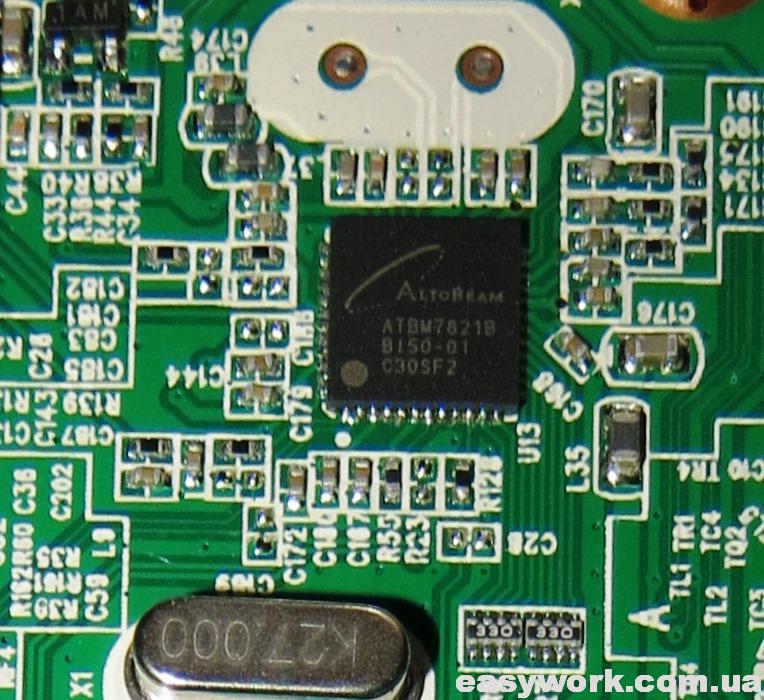

Обвязка установленной микросхемы демодулятора ATBM7821B.

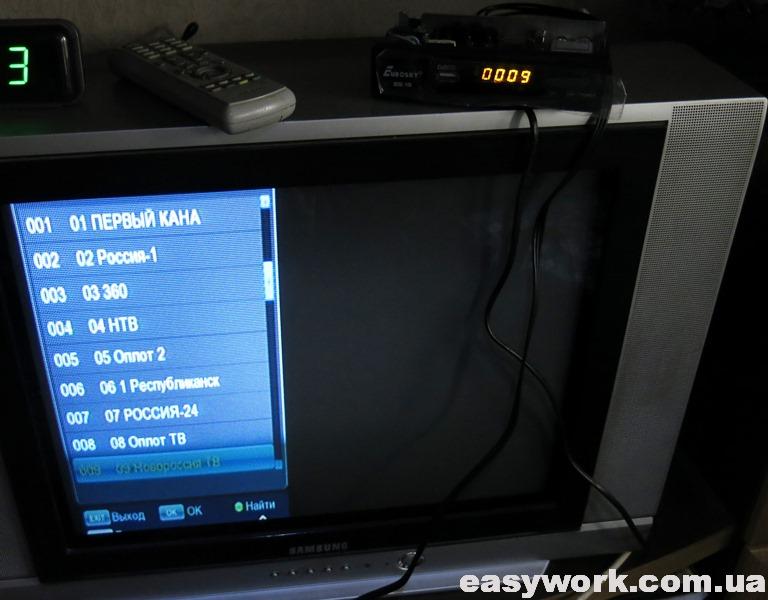

Тюнер находит каналы, но не отображает.

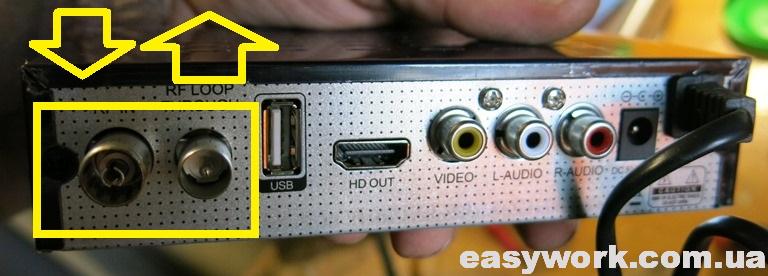

Для проверки микросхемы тюнера (входные цепи RF IN), использую входное антенное гнездо и разъем «RF LOOP» для подключения другого приемника.
Антенный выход использую для подключения антенного гнезда телевизора. В данной ситуации ВЧ блок Т2 приставки используется в качестве ретранслятора. Телевизор исправно отображает каналы — значит входные цепи ВЧ блока в норме.
Установленная прошивка DVB-T2&DVB-C.

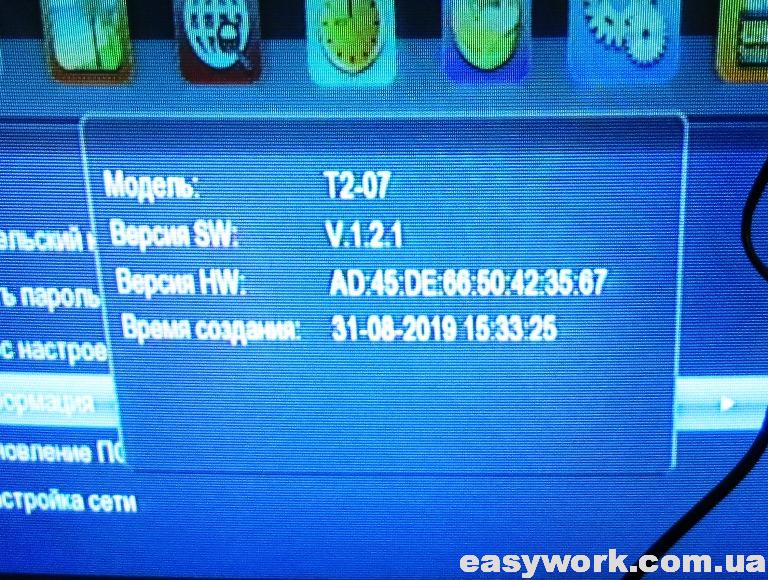

На всякий случай поставил прошивку Т2-07 от OPENBOX с аналогичной платой и микросхемой тюнера. Но это закономерно не помогло.

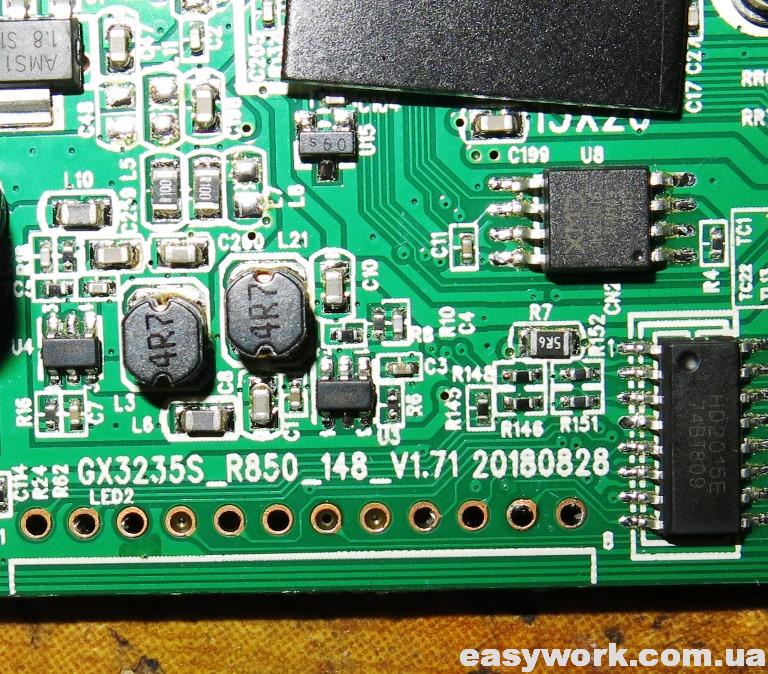

Также попробовал выпаять индикатор, чтобы исключить причину неисправности из-за него, но это не помогло.

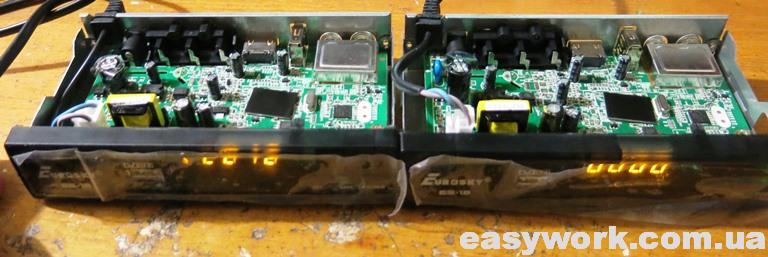

Процессор греется чуть сильнее, чем в исправном аналогичном тюнере. Демодулятор и ВЧ-блок греется одинаково. Точная причина неисправности данного тюнера EUROSKY ES-18 осталась неизвестной.
Т2 приставка не включается
Приставка EUROSKY ES-18 не включается из-за неисправного конденсатора 1000 мкФ*16 В (PC7) с завышенным ESR. После его замены все исправно заработало.
Ранее ремонтировал тюнер Alphabox T24, который не включался и не реагировал на пульт.
