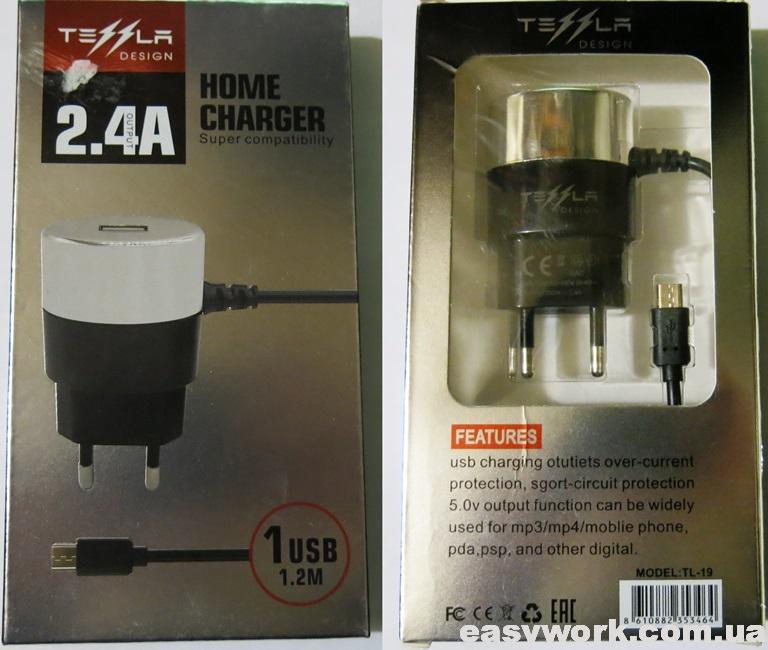

Сетевое зарядное устройство TESSLA TL-19 на 5 В с заявленным током 2,4 А быстро сгорело.

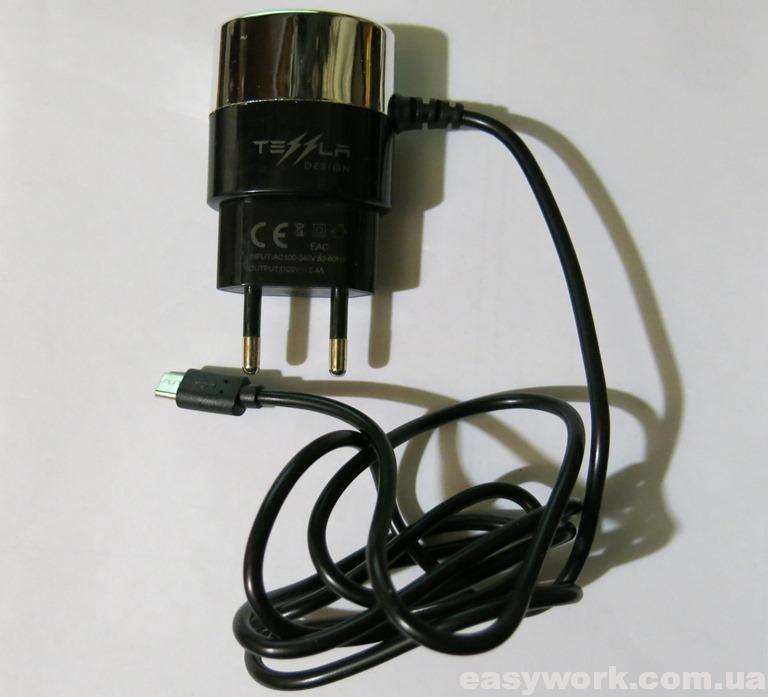

Зарядное устройство совершенно новое.
Корпус разбирается очень легко, т.к. держится на защелках.

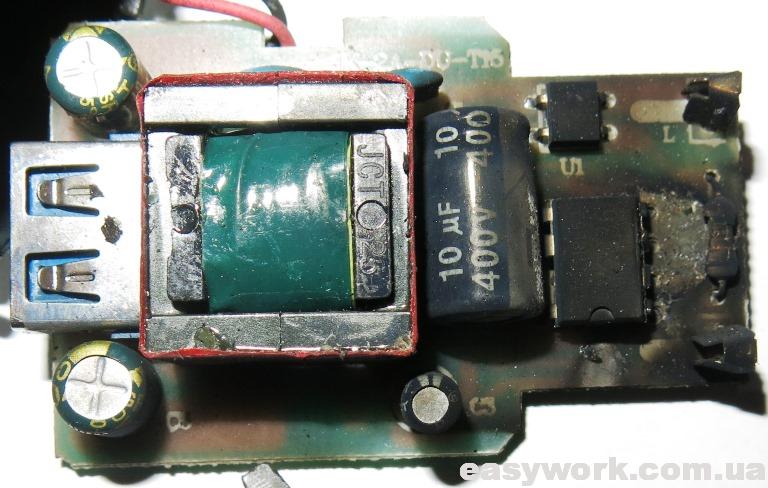

Вытащив плату из корпуса, видим, что она в копоти.

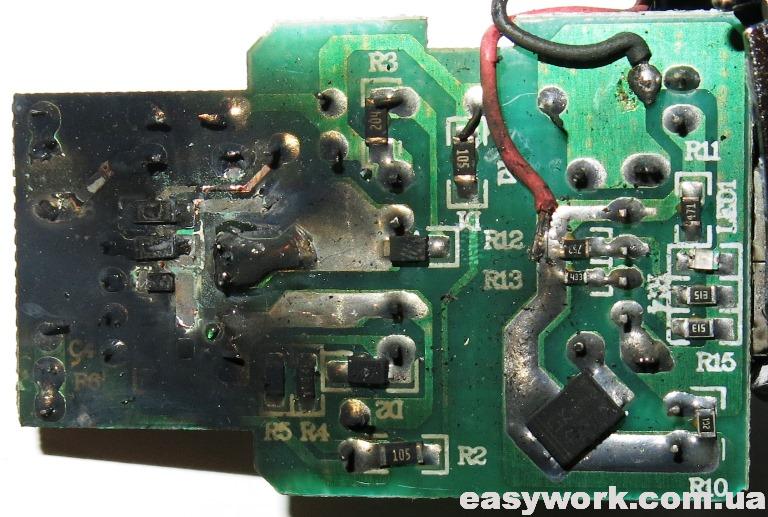

С обратной стороны такая же картина.

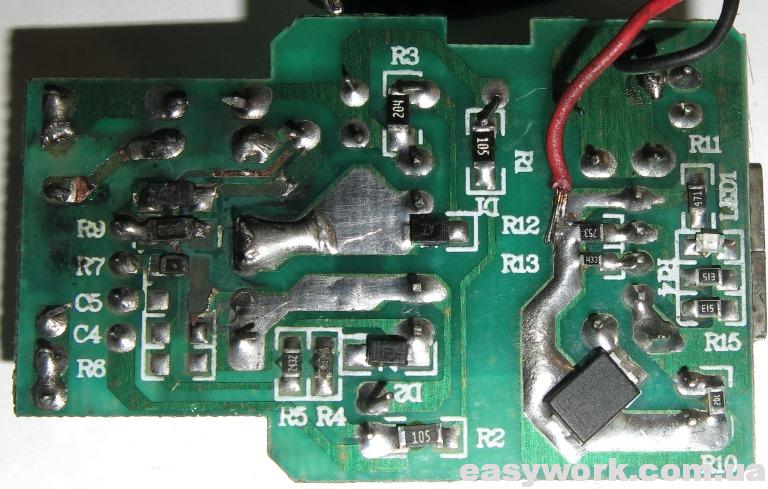

Отмываем плату от сажи при помощи спирта. Видны сгоревшие SMD резисторы и перегоревшие дорожки.

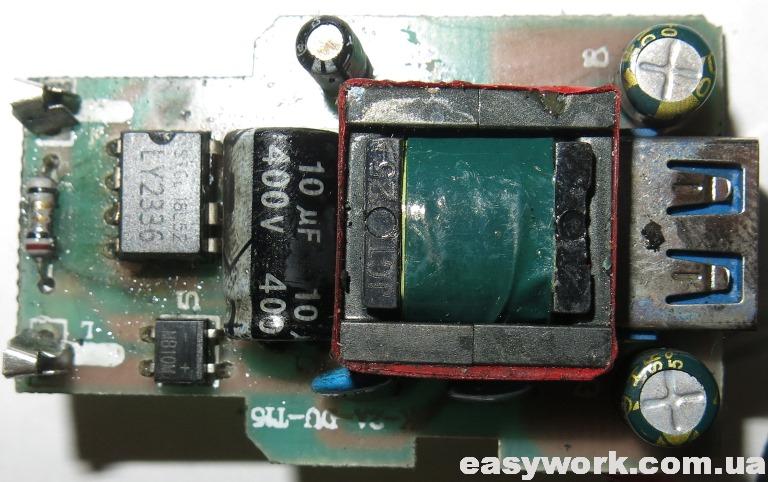

Проделываем аналогичную работу с лицевой стороны. Маркировка платы JK-2A-DU-T15. Построена на работе микросхемы Проделываем аналогичную работу с лицевой стороны. Маркировка платы JK-2A-DU-T15. Работа зарядного устройства построена на микросхеме LY2336 (NJM2336). Внутри много сгоревших деталей. Ремонт зарядного TESSLA TL-19 не имеет смысла.
