Ремонт Т2 тюнера HUAVEE DVB T4 (не включается)

Т2 приставка HUAVEE DVB T4 (DVB-T2) не включается. Указание модели на корпусе не нашел, определил ее…

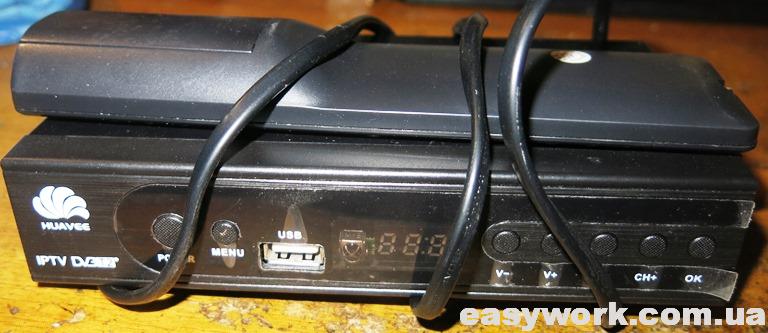

Т2 приставка HUAVEE DVB T4 (DVB-T2) не включается. Указание модели на корпусе не нашел, определил ее по фотографии в Интернете.

Т2 тюнер HUAVEE DVB T4
Т2 тюнер HUAVEE DVB T4

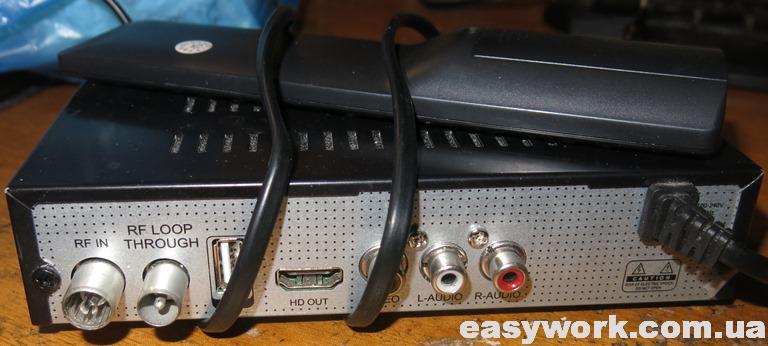

С обратной стороны приставка выглядит вот так.

Обратная сторона тюнера
Обратная сторона тюнера

Маркировка платы AVL1509+R830_168_V1.1.

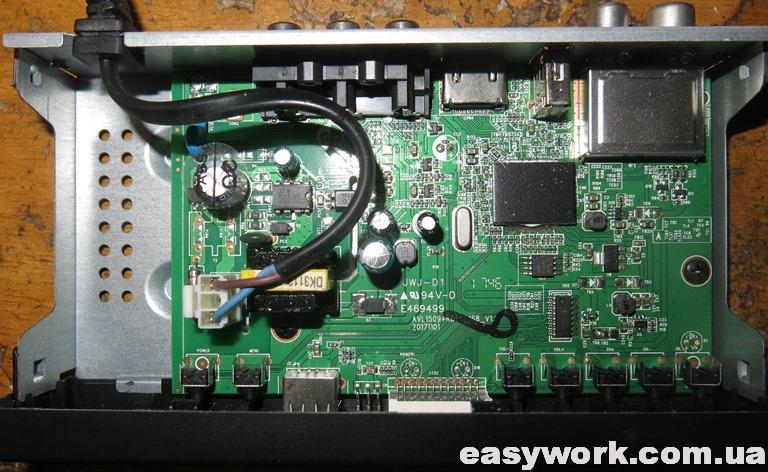

Внутри Т2 тюнера HUAVEE DVB T4
Внутри устройства

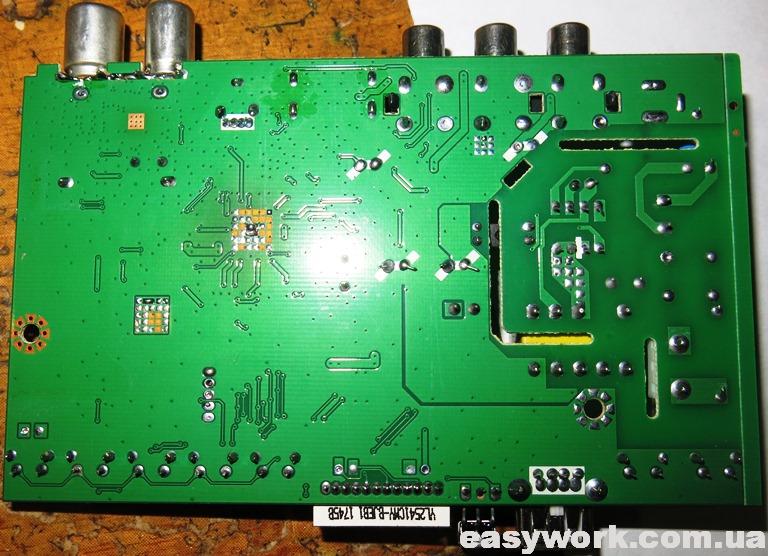

С обратной стороны плата вот такая. LED индикатор имеет маркировку YL2541CMY-BJEB1 1745B.

Обратная сторона платы
Обратная сторона платы

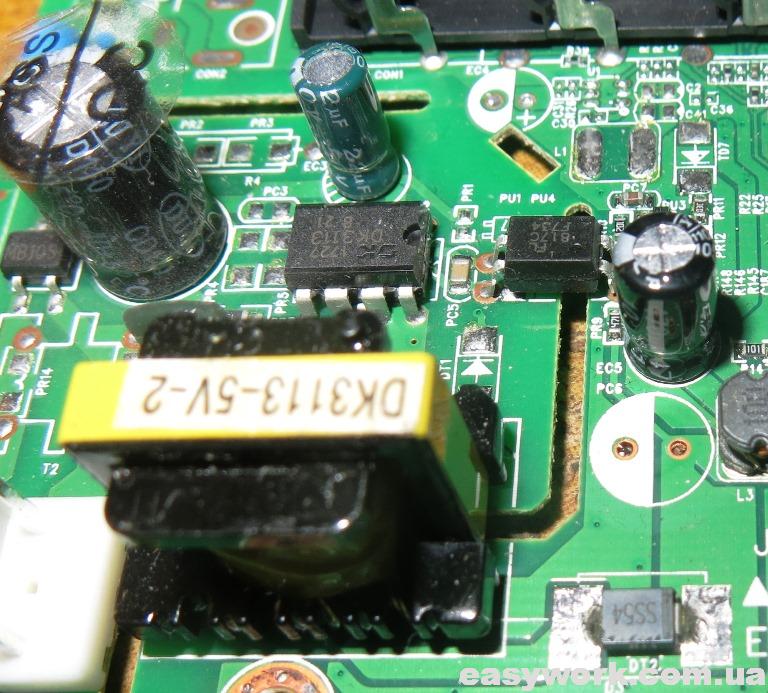

Блок питания построен на микросхеме DK3113. На его выходе напряжение 2,2 В вместо положенных 5 В.

Фото блока питания

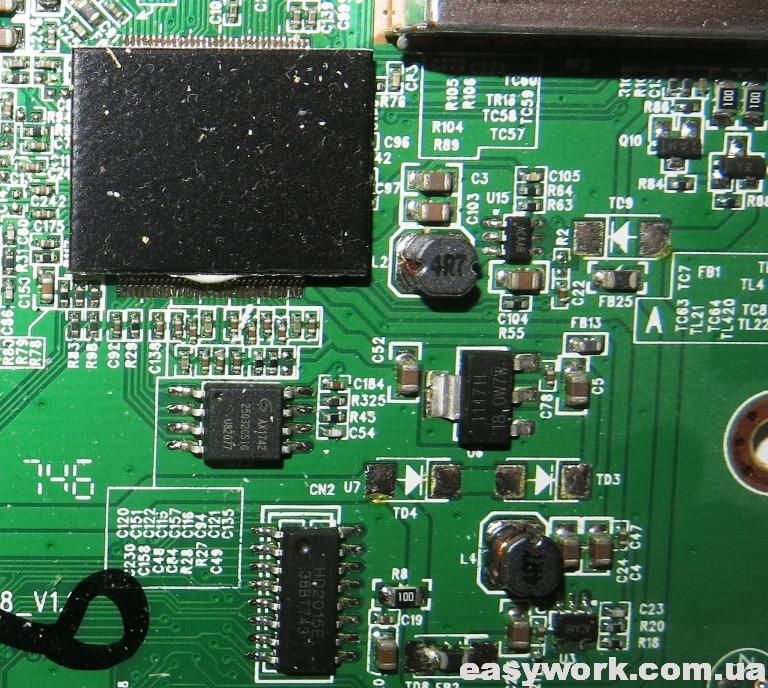

Сфотографировал другую область платы устройства.

Крупное фото платы

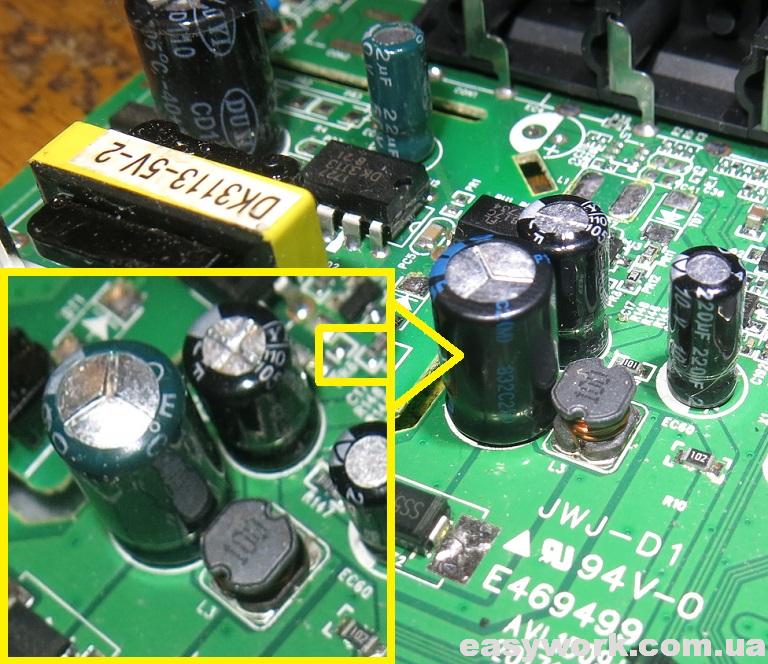

Устройство не включается из-за неисправного (высохшего) конденсатора 1000 мкФ х 10 В (PC6).

Высохший конденсатор
Высохший конденсатор

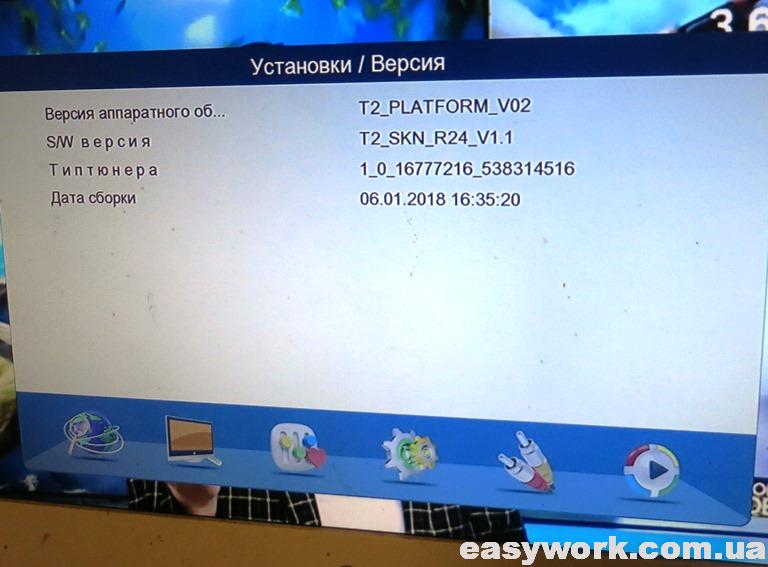

В информации о приставке указана версия аппаратного оборудования T2_PLATFORM_V02 и S/W версия T2_SKN_R24_V1.1.

Информация о прошивке
Информация о прошивке

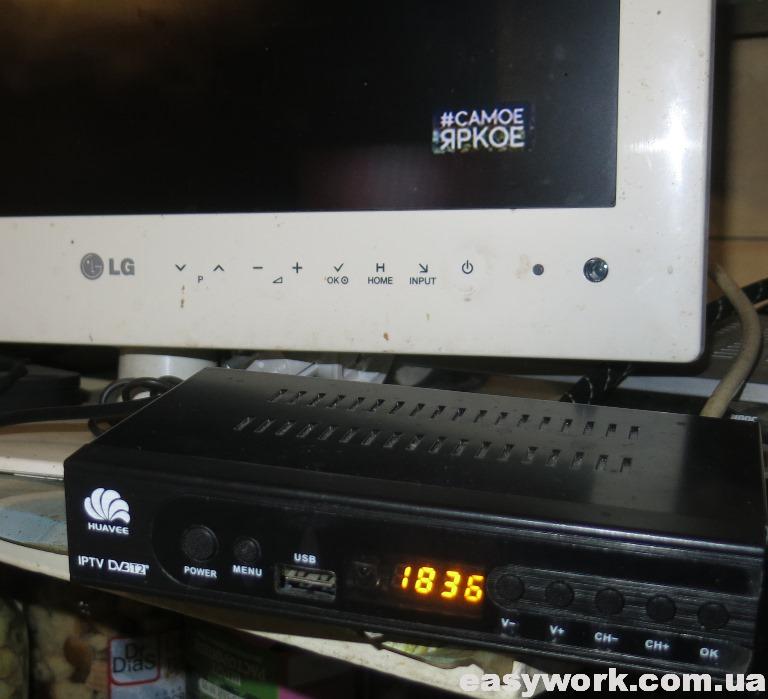

Теперь Т2 приставка HUAVEE DVB T4 исправно работает.

Отремонтированная Т2 приставка
Отремонтированная Т2 приставка

Раннее ремонтировал тюнер TIGER T2 IPTV, который зависал.
