Портативная колонка QAAQ HT-100A попала ко мне в нерабочем состоянии.

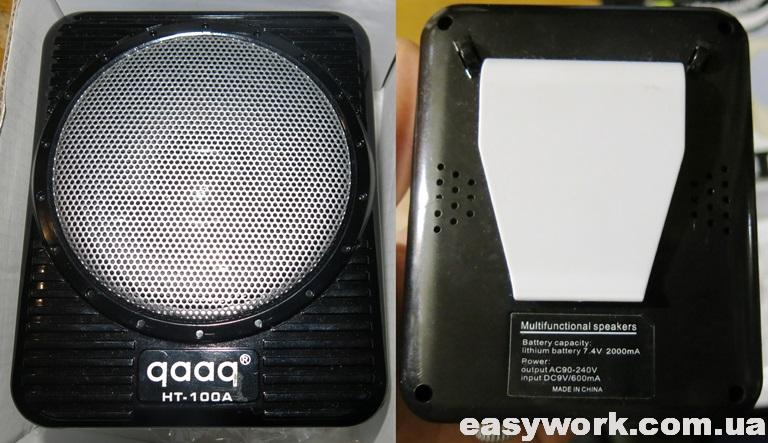

Спереди и сзади устройство имеет следующий вид. Информации по данной модели я не нашел в Интернете. Нашел только отзывы на портативную колонку с FM-радиоприемником QAAQ YY-02.

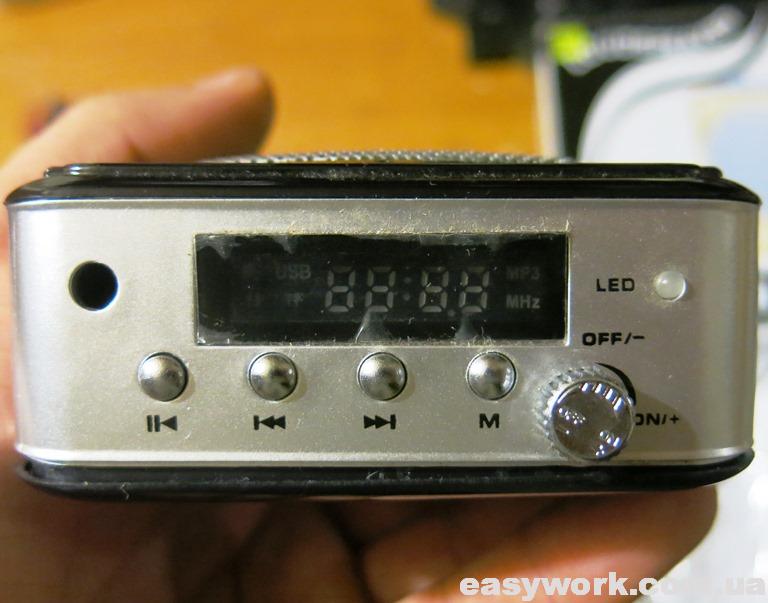

С торца находятся кнопки управления, дисплей и антенна, которая отсутствует.

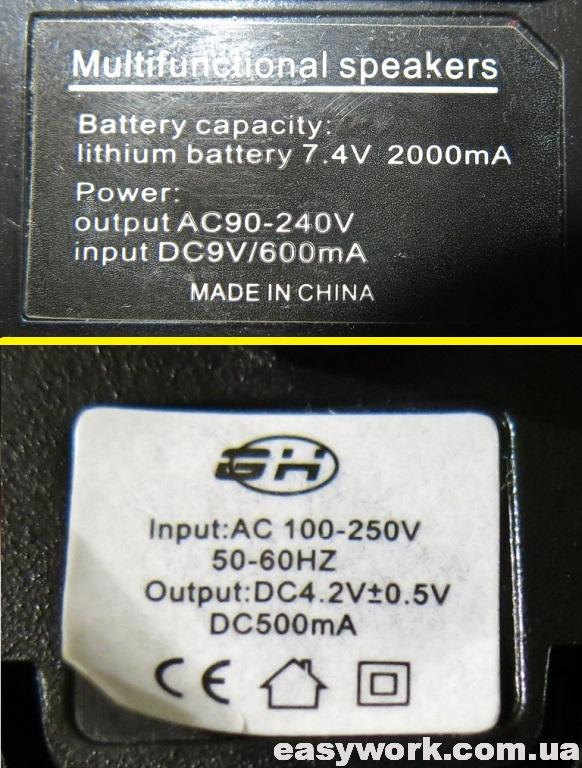

На корпусе указано, что колонка питается от аккумулятора 7.4 В, но по факту ранее в ней был установлен источник питания на 4.2 В. Питание внешнего БП 9 В, но по факту используется на 5 В. Блока питания на 4.2 В с током 0.5 А не хватает по мощности и на максимальной громкости колонка выключается.

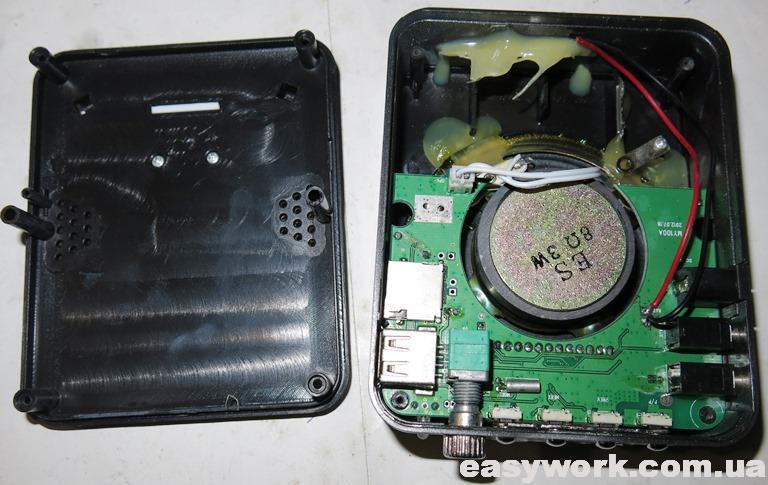

Внутри устройство имеет следующий вид. Используется динамик мощностью 3 Вт и сопротивлением 8 Ом.

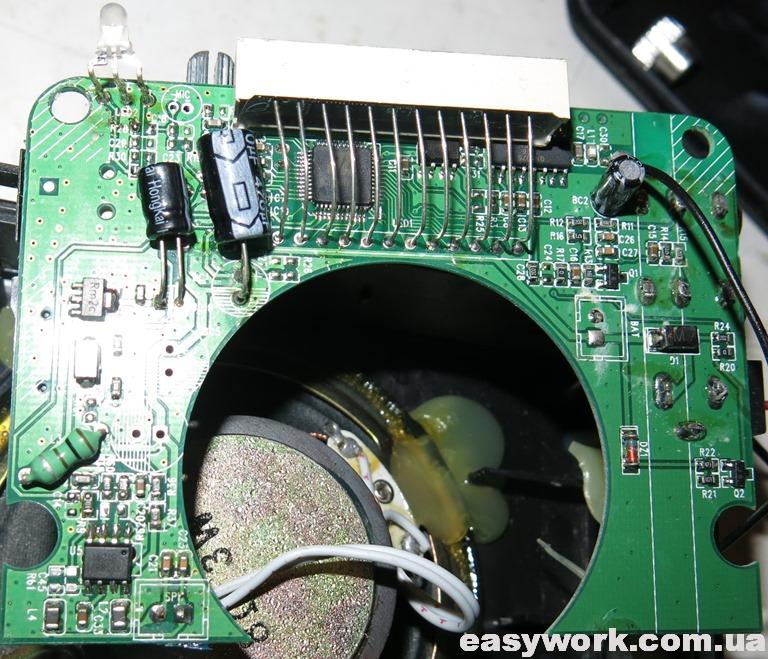

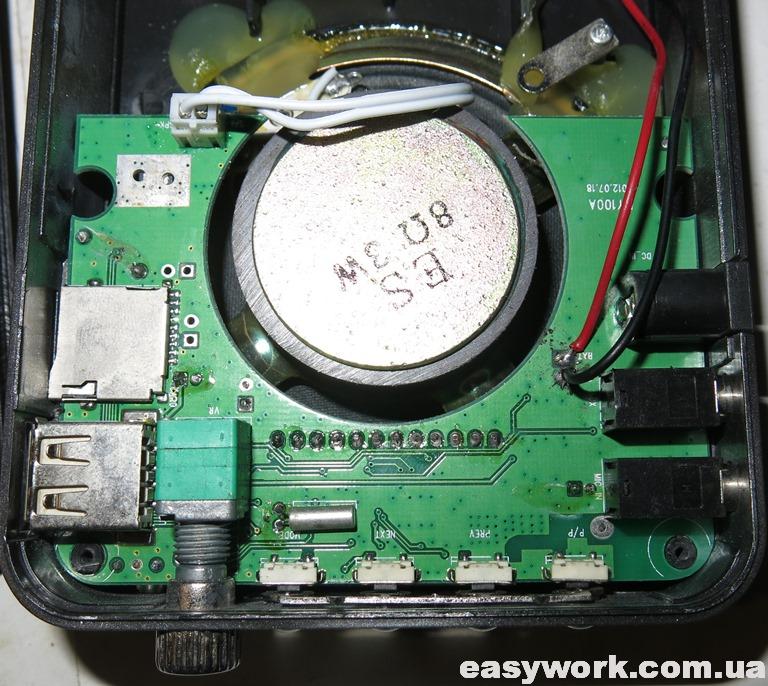

Маркировка платы MY100A 2012.07.18.

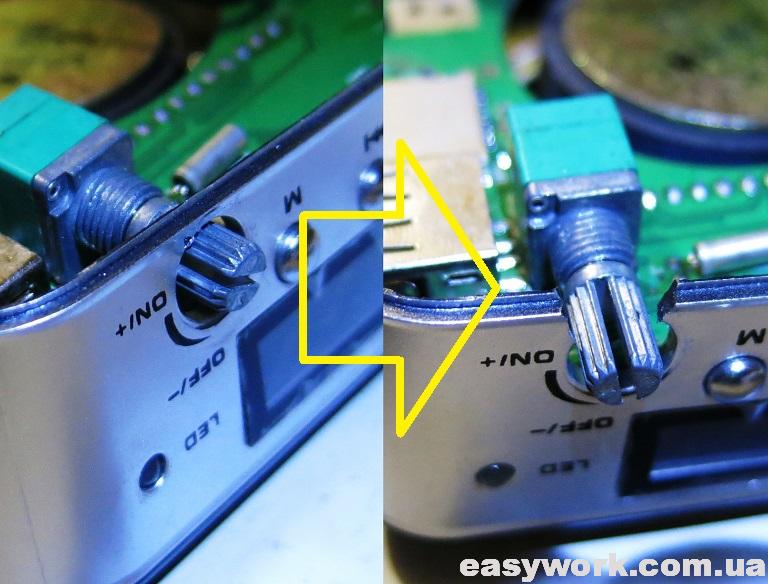

Для того, чтобы вытащить плату, пришлось надрезать корпус. Мешала рукоятка регулятора громкости.

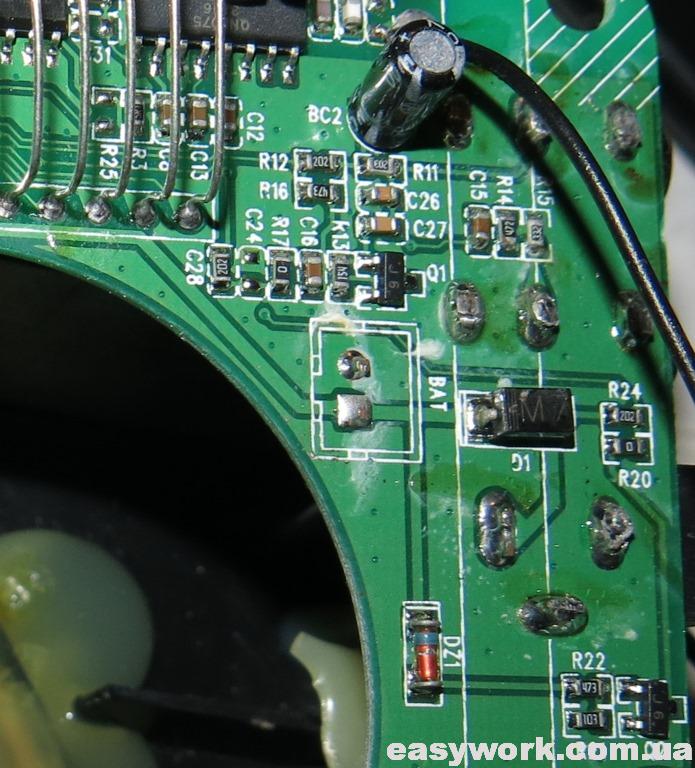

Практически все элементы находятся с обратной стороны платы, включая контроллер с неизвестной маркировкой

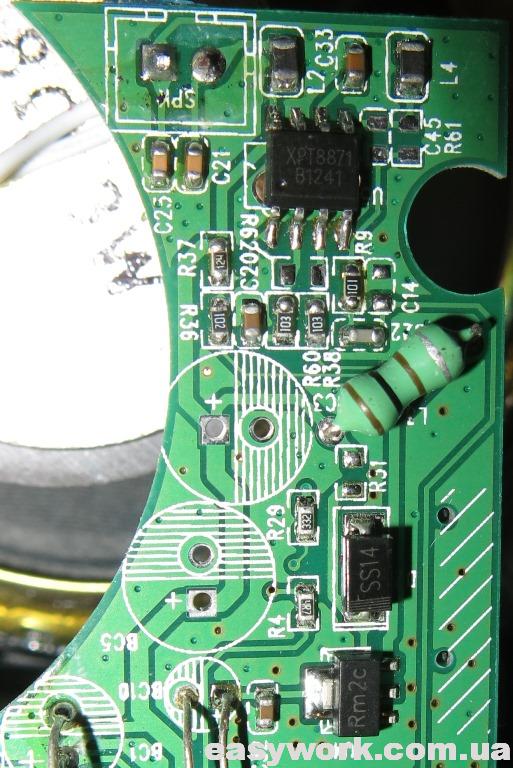

Микросхема XPT8871 является усилителем для динамика. Если кому-то нужно, то можно увидеть номиналы сопротивлений.
В верхней части находится микросхема FM радио QN8075.

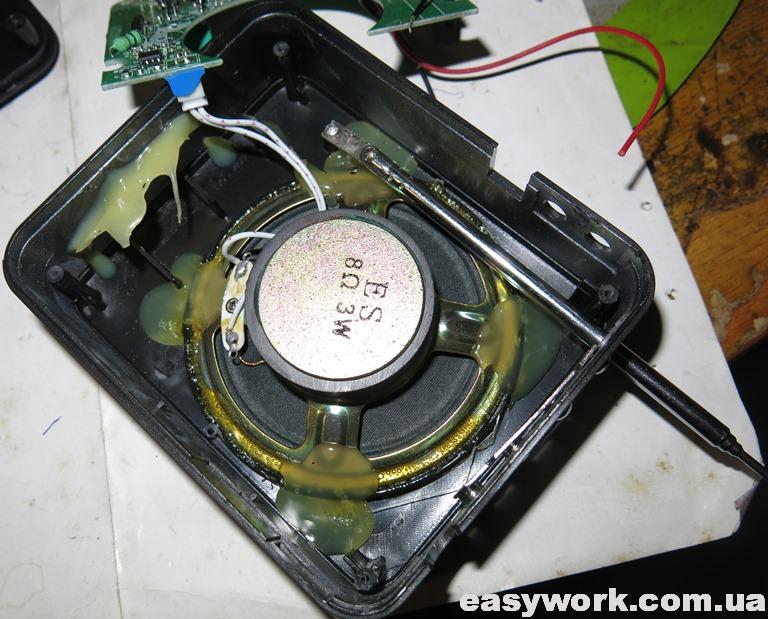

Также пришлось добавить отсутствующую антенну. В целом колонка QAAQ HT-100A работает, но нужно использовать блок питания с напряжением 5 В и током больше 0,5 А.
