Вызов COMMAX DPV-4HP идет, можно разговариваться, но не включается монитор. Это довольно распространенная модель домофона.
С обратной стороны домофон выглядит следующим образом.
На нем есть наклейка с схемой подключения.
Разбираем домофон.
Блок питания COMMAX DPV-4HP полностью исправен.
Используется следующая плата для управления домофоном. Маркировка платы DPV-4HPM 040316
Плата для дисплея COMMAX DPV-4HP имеет маркировку JA-4005N1 980819. На плате дико греется линейный стабилизатор KA7810, рассчитанный на 1 А. На входе 13 В, а на выходе 0 В. Сопротивление выхода элемента — 100 Ом из-за сопротивление между выводами Vout и GND
С обратной стороны данная плата вот такая.
Вручную подал на линейный стабилизатор KA7810 напряжение 12 В с линейного стабилизатора, чтобы проверить его. На выходе стабилизатора чуть больше 10 В.

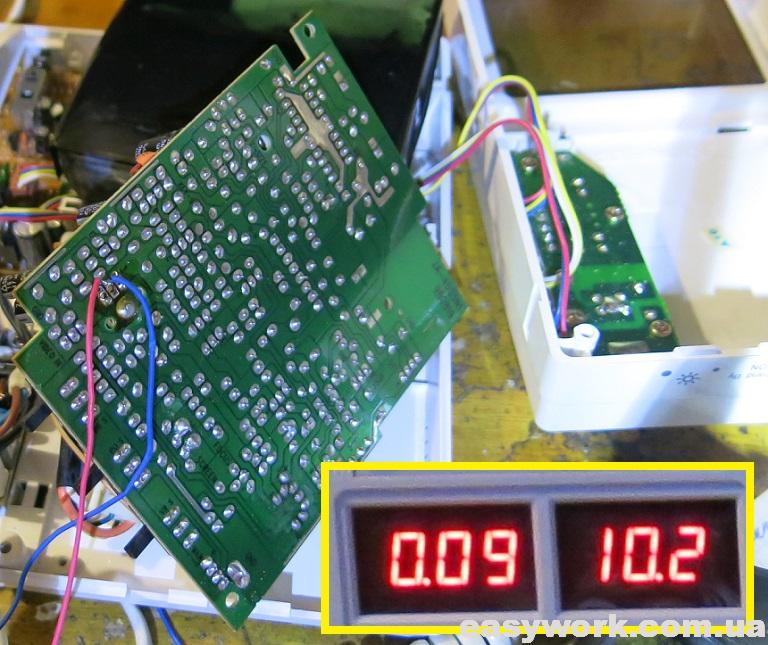

Подал на плату напряжение 10 В с внешнего блока питания — потребление 90 мА.
По следующей ссылке можно скачать принципиальную схему домофона COMMAX DPV 4H. При помощи перерезания дорожек выяснил, что просадка напряжения 10 В происходит из-за строчного трансформатора. Если его отключить, напряжение не исчезает.
Все указывает на выход из строя строчного трансформатора SJF-A02A. В даташите его также называют, как FBT E16/835.
Купить данный трансформатор не было возможности, поэтому было решено переставить его с другого домофона — GARDI DPS-24B. Снаружи они выглядят одинаково.
Наклейка на корпусе со схемой подключения идентична предыдущему домофону.
Блок питания в домофоне уже отсутствовал. Внутри домофоны также весьма похожи.
Плата дисплея имеет маркировку 4HP-XSB 2K61102 выглядит вот так.
Нагрузка линейного стабилизатора на исправном домофоне оставляет 16,6 Ом.
Во втором домофоне используется трансформатор BSH13-015A 07.03.30A. При его выпаивании вторая ножка отвалилась.
Попробовал высверлить корпус, чтобы припаять отвалившуюся ножку, однако как оказалось, она не используется.
Попробовал выпаять неисправный трансформатор и запаять исправный, но он не подошел.
Трансформаторы не взаимозаменяемы, т.к. в домофоне GARDI DPS-24B не используются ноги 1 и 2. Пришлось переставлять плату управления дисплея целиком вместе с дисплеем. Распиновка плат одинаковая. Теперь домофон COMMAX DPV-4HP полноценно работает.
