Неисправности приставки OTT TV Box X96, с которыми мне приходилось сталкиваться:
Нестабильная работа приставки
Android приставка OTT TV Box X96 нестабильно работает и необходимо обновить ее прошивку.
Приставка запускается и работает, но часто зависает.
В настройках можно прочитать название прошивки TX5 Pro с датой 20160909. Установлен Android 6.0.1.
Аналогичная информация написана в разделе «Об устройстве».
Приставка укомплектована блоком питания JTHY-052000 с напряжением 5 В и током 2 А.

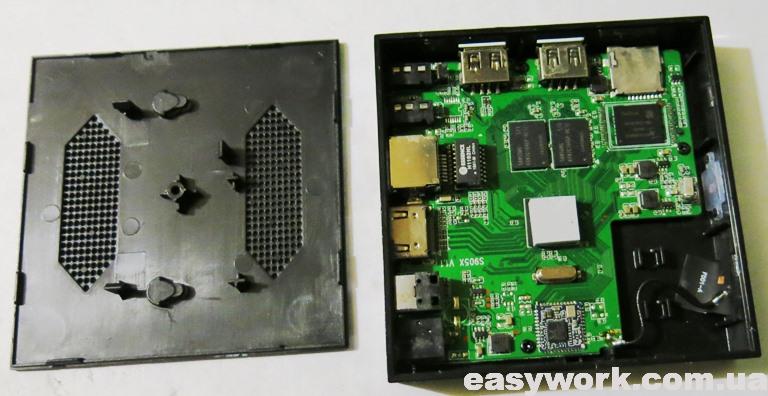

Снимаем заднюю крышку, которая удерживается на защелках.
Откладываем крышку в сторону.
Маркировка платы S905X V1.1. Данная версия платы при прошивке легко окирпичивается.

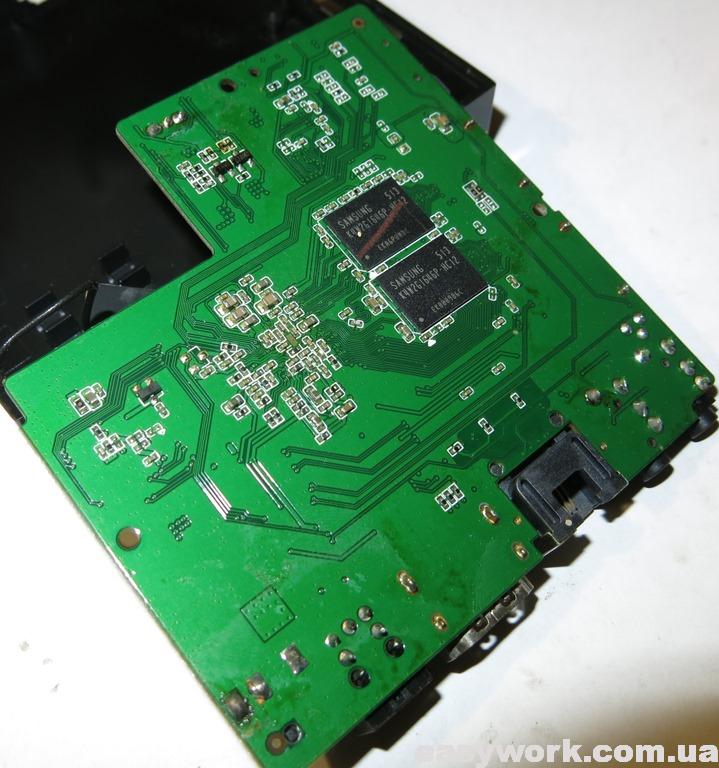

С обратной стороны плата выглядит следующим образом.
Можно заметить непропаи на разъеме входного питания.
С обратной стороны видим непропай керамического конденсатора возле данного разъема. После пропайки данных элементов работа устройства не изменилась.
Попытка установки обновления системы через USB флешку не увенчалась успехом.
На протяжении установки обновления происходят различные ошибки.
Пробуем установить новую прошивку через компьютер. Для этого подключаем его к компьютеру через шнур с штекерами USB типа А с обоих сторон. При подключении приставки к компьютеру, зажимаем спичкой кнопку «RESET» внутри разъема «IR».
Используем универсальную прошивку Tanix TX7 (S905X, которая подходит для большинства известных wifi-чипов, а также для разных пультов). Выложена она была на форуме 4PDA. Там же выложена инструкция обновления устройства через программу USB Burning Tool. Прошивка происходит успешно.
После окончания обновления в настройках название прошивки изменилось на TX7 с датой 20180104. Установлен Android 7.1.2.
Аналогичная информация в разделе об устройстве. Работа приставки OTT TV Box X96 стала более стабильной.
Прошивка приставки X96 (OTT TV BOX)
Приставка X96 (OTT TV BOX) со временем начала работать нестабильно. Прошивка новым ПО должна помочь.
Приставка включается. На корпусе во время работы горит голубой светодиод.

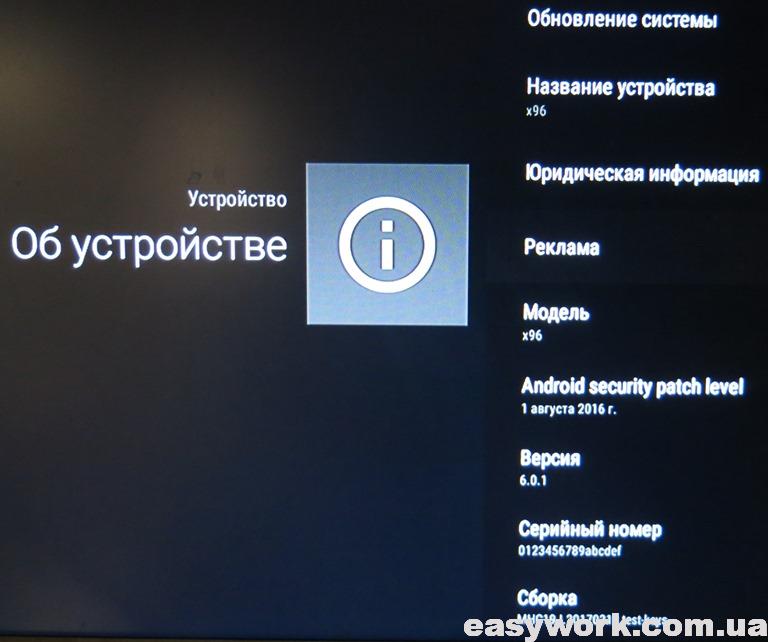

Изначально установлен Android версии 6.0.1.

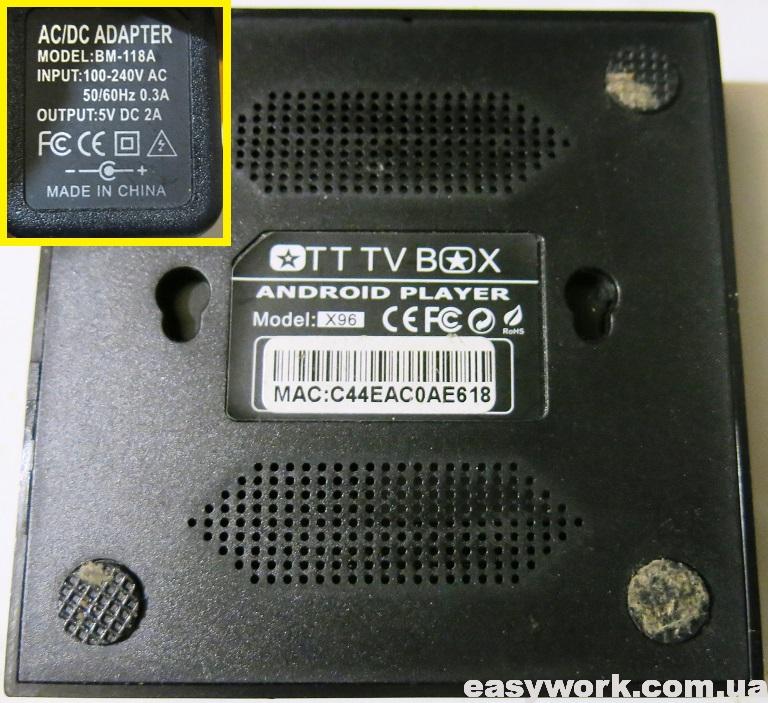

Модель устройства указана на задней крышке, однако информации об устройстве она не дает. Необходимо открыть приставку и посмотреть маркировку платы. Приставка используется с блоком питания BM-118A.
Задняя крышка крепится на защелках.
Версия платы S905X V1.1.
На всякий случай проверяем напряжение на разъеме питания (проверка БП под нагрузкой) и DC/DC преобразователях (дросселях).
Данная версия S905X V1.1 приставки Х96 с памятью TOSHIBA и ELPIDA имеет отрицательные отзывы из частых «окирпичиваниях» после прошивки.
Для прошивки используем USB шнур типа «Папа-Папа». По следующей ссылке можно увидеть подробную инструкцию по установке кастомной прошивки для X96.

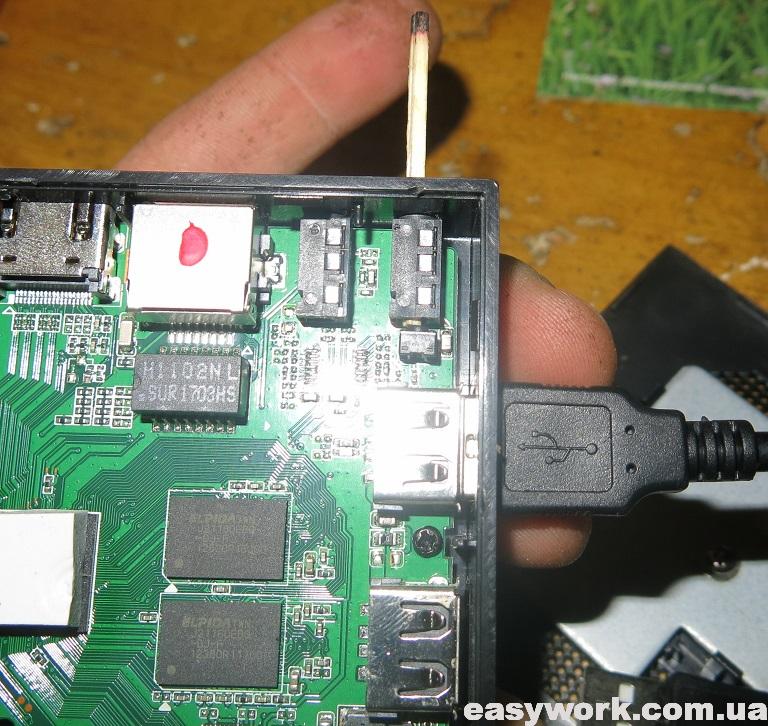

Для перевода приставки в режим прошивки, нажимаем спичкой кнопку RESET в выключенном состоянии, а потом подаем на нее напряжение (не стоит использовать металлические предметы). Прошивал я с подключенным внешним питанием от БП.
Приставка успешно прошилась. Использовалась прошивка Android 7 для Tanix TX7 Универсальная.
Работа устройства стала более стабильной.
Android теперь стал поновее — версия 7.1.2.
Устройство не включается
Приставка Х96 не включается, но если шевелить разъем, то моргает светодиод на лицевой панели.
Приставка используется с блоком питания YZDZ15-0502000 с выходным напряжением 5 В и током 2 А.

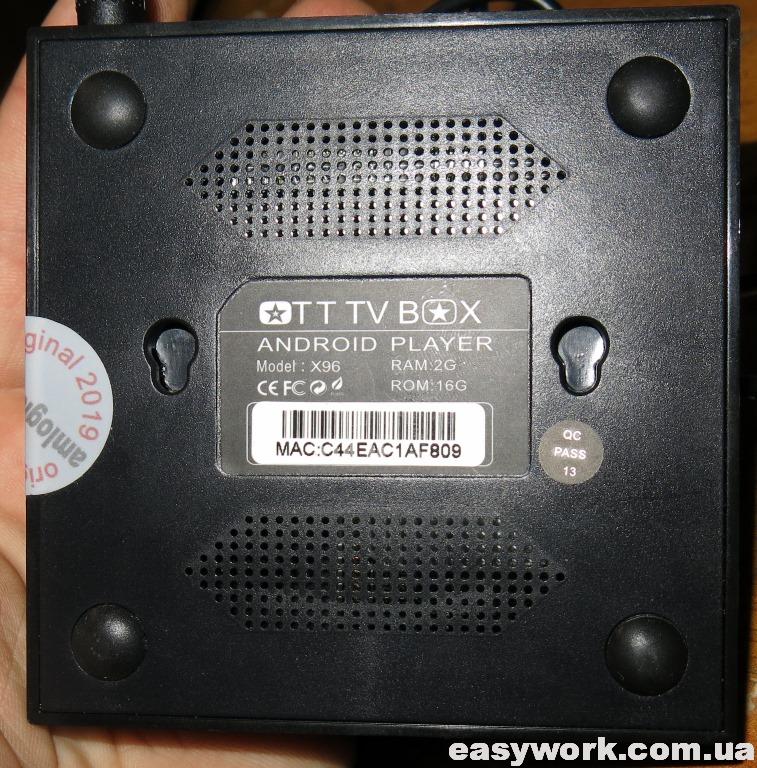

Модель приставки OTT TV BOX 2G/16G X96.
Задняя крышка держится на защелках. Запоминаем положение крышки, т.к. на ней находится радиатор охлаждения процессора Amlogic S905X.
Маркировка платы Q5X V2.1 16483. На данной плате находится 4 микросхемы SDRAM MT41K256M16HA-125:E с маркировкой D9PXV. Флешь-память имеет название THGBMBG7D2kBAIL.
С обратной стороны плата выглядит вот так.
Сетевой адаптер WiFi Realtek RTL8189ETV.
Сперва были подозрения на разъем питания, т.к. если пошатать разъем приставка включалась.
Однако подав напряжение напрямую на плату, ситуация ничуть не изменилась и приставка не включается. Короткого замыкания на плате нет.
Попробовал прошить приставку X96. Для прошивки используется USB разъем белого цвета. Для установки использовал прошивку 1.0.9 для установки через USB (ЯДиск). По следующей ссылке находится руководство по обновлению прошивки для Amlogic устройств. Подключал приставку к компьютеру с подкинутым БП и зажатым RESET спичкой в AV разъеме.
Прошивка прошла успешно. Данная версия платы устойчивая при прошивки и окирпичить ее тяжело.
На плате стоят DC/DC преобразователи и с маркировкой A37J1.
Расположение источников питания можно увидеть на следующей зарисовке. На ней же я отметил распиновку транзистора с маркировкой AO3401 (А19Т).

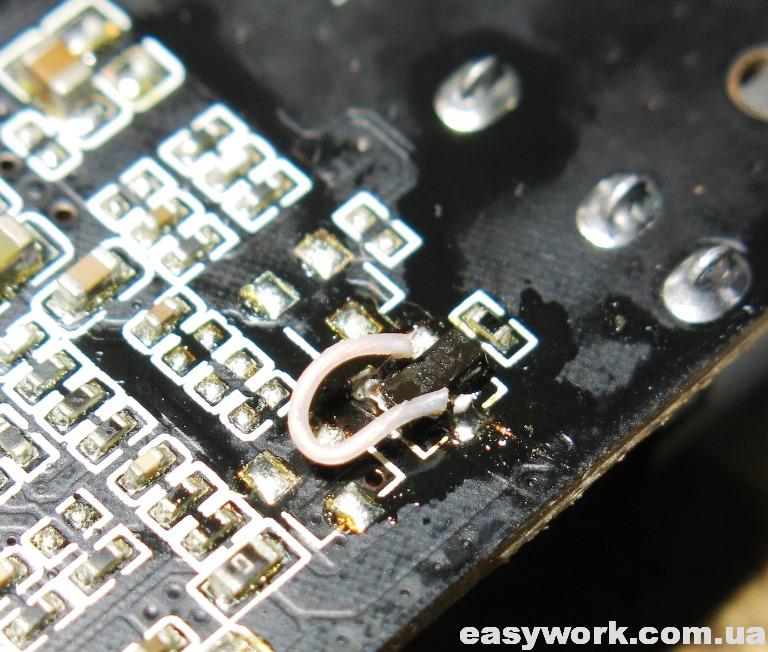

Я поставил перемычку D-S на его выводы. Данный транзистор отвечает за выключение приставки.
Теперь приставка Х96 все время включена.

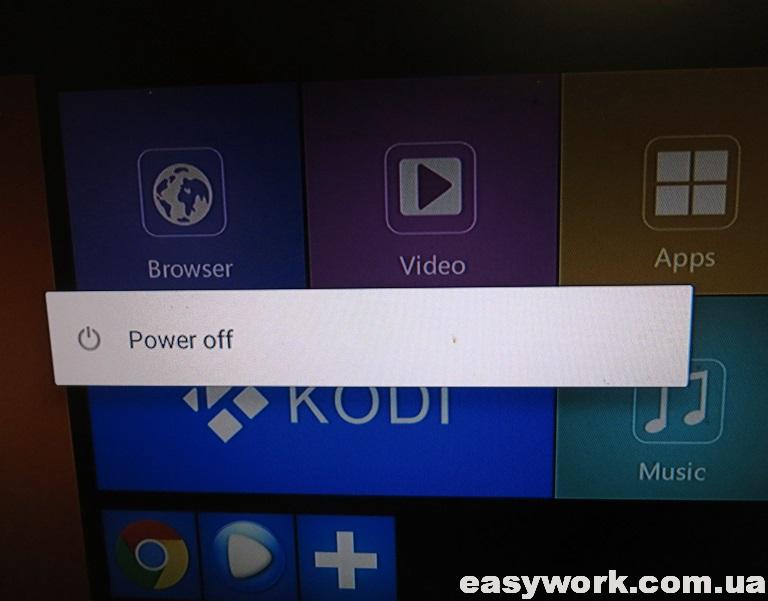

При попытке выключения с пульта появляется и исчезает табличка Power off, но выключение не происходит. На работу приставки это не влияет.
Ранее ремонтировал приставку X96 mini 2/16 Gb, которая не включалась.
