Неисправности зарядного устройства LiitoKala Lii-500, с которыми мне приходилось сталкиваться:
Зарядное не включается
При подключении к сети 220 В зарядное устройство LiitoKala Lii-500 не включается.
![Зарядное устройство LiitoKala Lii-500](https://technoanna.com/wp-content/uploads/2019/10/remont-zaryadnogo-ustrojstva-liitokala-lii-500-1-768x316.jpg?v=1571945992)

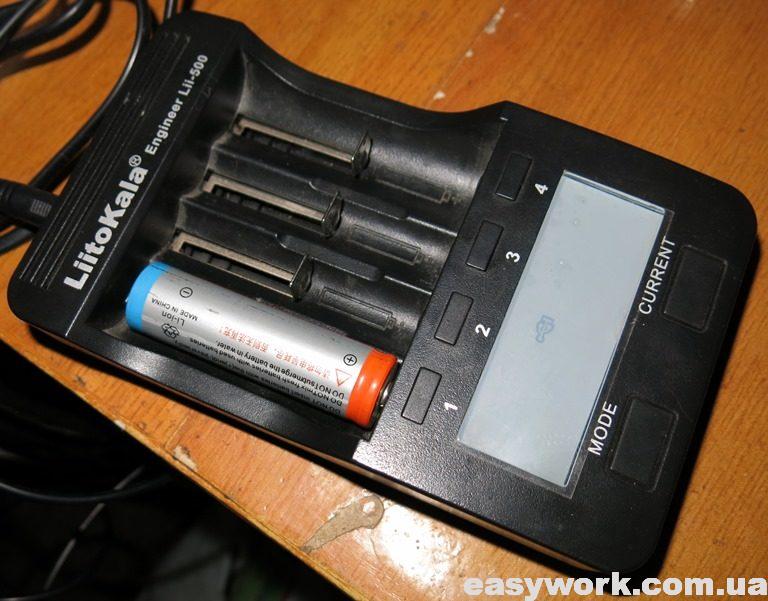

При установка аккумулятора на дисплее отображается функция Power Bank.
![Зарядное устройство в режиме Power Bank](https://technoanna.com/wp-content/uploads/2019/10/remont-zaryadnogo-ustrojstva-liitokala-lii-500-2-768x601.jpg?v=1571946227)
Маркировка зарядного находится на обратной стороне.
![Характеристики зарядного устройства](https://technoanna.com/wp-content/uploads/2019/10/remont-zaryadnogo-ustrojstva-liitokala-lii-500-3.jpg)
На торце находится пломба
![Пломба на торце устройства](https://technoanna.com/wp-content/uploads/2019/10/remont-zaryadnogo-ustrojstva-liitokala-lii-500-4-768x754.jpg?v=1571946574)
Откручиваем винты и получаем доступ к обратной стороне платы. На плате отсутствует какая-либо маркировка. Проверяем наличие каких-либо напряжений на плате, но ничего не удается обнаружить.
![Внутреннее устройство Lii-500](https://technoanna.com/wp-content/uploads/2019/10/remont-zaryadnogo-ustrojstva-liitokala-lii-500-5-768x441.jpg?v=1571946692)
На плате стоит микросхема без какой-либо маркировки.
![Плата с микросхемой без маркировки](https://technoanna.com/wp-content/uploads/2019/10/remont-zaryadnogo-ustrojstva-liitokala-lii-500-6-768x599.jpg?v=1571946925)
Для дальнейшей разборки необходимо выпаять пружины.
![Отпаиваем пружины](https://technoanna.com/wp-content/uploads/2019/10/remont-zaryadnogo-ustrojstva-liitokala-lii-500-7-768x757.jpg?v=1571947075)
Маркировка платы XSL-Lii500A-A3D 2017-11-18. На ней удалось обнаружить напряжение только на входном разъеме.
![Плата с обратной стороны](https://technoanna.com/wp-content/uploads/2019/10/remont-zaryadnogo-ustrojstva-liitokala-lii-500-8-768x495.jpg?v=1571947305)
Проблема оказалась в пайке входного разъема 12 В. Пропаиваем это место.
![Разъем питания](https://technoanna.com/wp-content/uploads/2019/10/remont-zaryadnogo-ustrojstva-liitokala-lii-500-9.jpg)
После этого собираем и проверяем зарядное.
![Отремонтированное зарядное LiitoKala Lii-500](https://technoanna.com/wp-content/uploads/2019/10/remont-zaryadnogo-ustrojstva-liitokala-lii-500-10-768x646.jpg?v=1571947698)
Не работает один канал
Вторая неисправность, с которой мне пришлось столкнуться при использовании зарядного устройства LiitoKala Lii-500. Однажды зарядное упало и после этого перестал работать четвертый канал. Точнее зарядное устройство не заряжает аккумуляторы. Однако, если включить зарядное в режиме тестирования аккумулятора, то его разряд происходит, но без последующего заряда.
Очевидно, что неисправность связана с механикой, т.к. стала проявляться после падения устройства.
![](https://technoanna.com/wp-content/uploads/2024/01/remont-zaryadnogo-ustrojstva-liitokala-lii-500-11.jpg)
При разборке выяснилось, что на один из дросселей отвалился и его вывод оторвался. Раньше они были приклеены клеем, который со временем высох.
![](https://technoanna.com/wp-content/uploads/2024/01/remont-zaryadnogo-ustrojstva-liitokala-lii-500-12.jpg)
Припаял дроссели обратно. Запаял обычным термоклеем и зарядное устройство вновь исправно заработало.
![](https://technoanna.com/wp-content/uploads/2024/01/remont-zaryadnogo-ustrojstva-liitokala-lii-500-13.jpg)
Ранее ради интереса протестировал аккумуляторы 18650 из б/у батареи ноутбука DELL 0JHYP2.
Привет. Инетресно. Можешь написать на указанный адрес что за конденсатор C16 рядом со штекером. Мой взорвался просто.
Привет. Зарядное уже собрал, а фотографии с ракурсом, где видно номинал этого конденсатора нет. Входное напряжение 12 В. С такими размерами конденсатора больше 100 мкФ там стоять не должно. Поставь конденсатор на 25 В с номиналом около 100 мкФ или 220 мкФ, если влезет.
Я получил твое письмо. Спасибо.
Но погоди, мы похоже о разных конденсаторах говорим.
Видимый бочонок — 220 как ты и говорил , а приглядись справа светлокоричневый — это ведь тоже конденсатор C16. Бочонок же это С15. Я так понимаю это два разных фильра на разный диапазон?
Я понял о каком конденсаторы ты говоришь. Я думал, что ты имеешь в виду электролит. Керамический конденсатор для защиты от высокочастотных помех. Поставь 0,1 мкФ … 1 мкФ.
А если впаять туда электролитический — сойдет? У меня нет smd керамики, где ее брать у нас в городе — хз
Кстати не посоветуешь книгу набор семплов маленькую где купить, чтобы резисторы и конденсаторы были по немногу всех основных типов?
Нет смысла впаивать электролит. Один уже есть. Впаяй керамический выводной и не заморачивайся.
По поводу набора резисторов — не подскажу. Сам себе хочу купить набор SMD резисторов, но пока не нашел по адекватной цене.
Вернее вру.
Тот о котором я говорю вообще с обратной стороны платы…. Что то ничего не пойму, третий фильтр что-ли.
И еще вопрос, как ты обратно то все собирал, пружинки эти долбанные. Я умучился.
Я отпаивал их крепление и затем обратно запаивал при сборке.
добрый день у меня тоже на дисплее показывает значек повербанка.
Я разобрал плату как ты писал .но только отстегнул пружины .
На разобраной плате подключил питание и по мерял напряжение с паики с другой стороны .напряжение есть 12 в .а у тебя тоже было?
Если что я совсем не шарю в электронике
Мастер у меня вопрос, какой контролер отвечает за определения внутреннего сопротивления аккумуляторов?
Я не разбирался настолько глубоко в работе с зарядным.
