Ремонт TIGER T2 IPTV (не включается)

Все неисправности Т2 приставки TIGER T2 IPTV, собранные в одном месте. Рассортированные по списку.

• приставка не включается (ситуация №1)
• приставка не включается (ситуация №2)
• тюнер не включается (ситуация №3)
• тюнер не включается (ситуация №4)
• тюнер не включается (ситуация №5)
• тюнер включается нестабильно (ситуация №6)
• тюнер не включается (ситуация №7)
• тюнер не реагирует на пульт
• прошивка тюнера программатором EZP2010
• приставка зависает и нестабильно работает
• неправильная прошивка тюнера

Тюнер не включается (ситуация №1)

Изначально заявленный дефект — не работает от 220 В.

Плата устройства разделена на две части: блок питания и центральная часть.

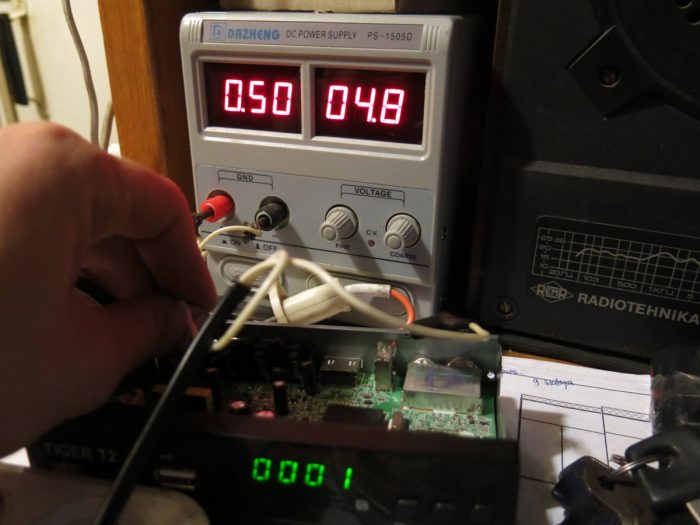

В тюнере имеется гнездо под блок питания с выходным напряжением 5 В. Если подключиться к нему это напряжение с внешнего источника питания, то Т2 приставка исправно работает. Таким образом явно выраженный дефект блока питания 220 В => 5 В.

Блок питания построен на микросхеме DK3113. Она рассчитана на 15 Вт, но имеется ее аналог чуть слабее DK1203 (12 Вт). В целом они идентичны и их можно менять друг на друга. Типичная схема его включения, показана на рисунке ниже.

Подключаем тюнер через лампочку 100 Вт к сети 220 В. И проверяем напряжения на отдельных элементах БП.

На 2-ой ножке пульсирующее напряжение питания 5 В, поэтому я решил, что проблема в ШИМ. Замена ШИМ ничего не дала. Питающее напряжение теперь стало 2.9 В. Емкость по питанию ШИМ имеет положенный номинал и величину ESR.

Заменил PC817 и TL431, хотя прозвонкой они были исправны. Опять же без результата. Тут я удивился, т.к. все выглядело исправным, но тем не менее, выходного напряжения не было.

Начинаю прозванивать все дорожки и тут вижу пробитый диод RS1M в цепи RC цепочки . Я упустил его из виду, т.к. он особо никогда не выходит из строя. Меняю его на FR107. БП не запускается.

DK3113 возвращаю на место и допускаю оплошность. У меня были б/у и непроверенные оптопары PC817, одну из которых я решил сейчас поставить. Она оказалась неисправной и из-за отсутствия обратной связи БП начал выдавать импульсами 20-25 В.
В результате с дымом выходят из строя DC/DC с маркировкой S1A99 на основной плате.

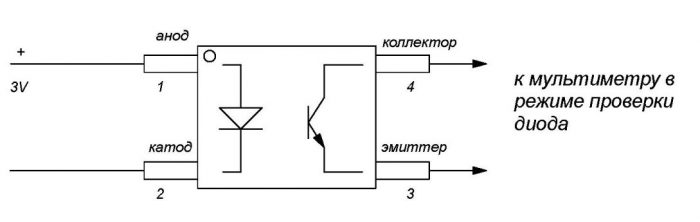

На всякий случай отмечу, что чтобы проверить оптопару, необходимо подать на ее вход напряжение с ограничением тока (около 20 мА для PC817).

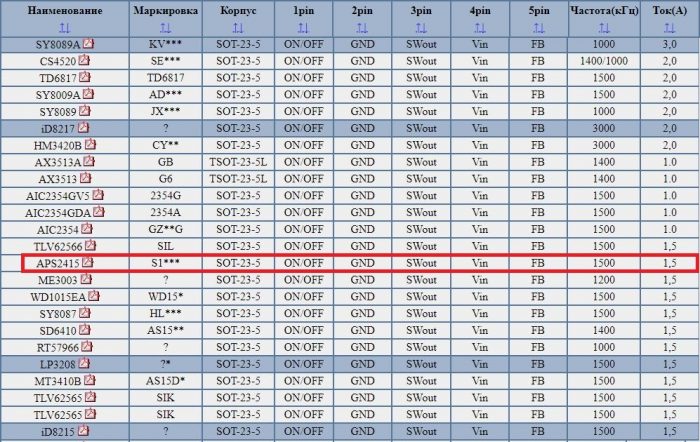

Сгоревшие 2 DC-DC преобразователя с маркировкой S1A99 оказались APS2415. Вот список аналогов.

Вместо них можно поставить более распространенные SY8009B.

После их замены тюнер заработал от 220 В. Причина неисправности точно не установлена — предположительно непропай в цепях ШИМ, т.к. все исходные детали за исключением сгоревших DC/DC преобразователей остались на своих местах.

TIGER T2 IPTV не включается (ситуация №2)

Никаких признаков Т2 тюнер TIGER T2 IPTV не подает.

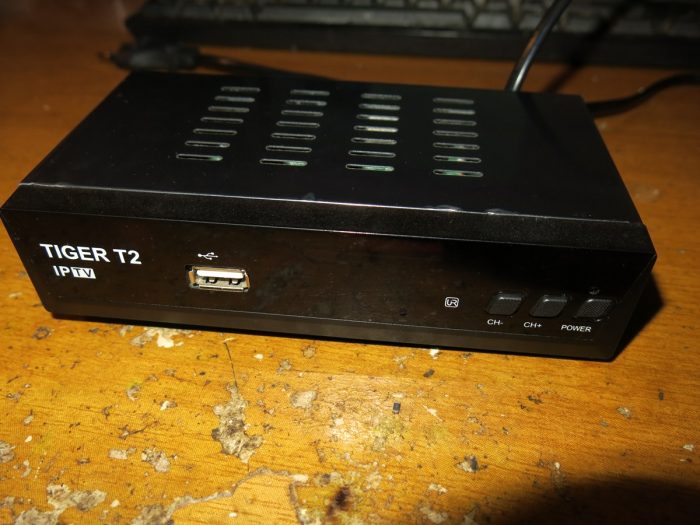

Тюнер TIGER T2 IPTV выглядит следующим образом.

Внутреннее устройство Т2 тюнера TIGER T2 IPTV можно увидеть на следующем рисунке. Все питающие напряжения на плате присутствуют, емкости конденсаторов соответствуют номиналам. Маркировка платы GX3235S_R850_148_V1.7 20180323.

Выпаиваем микросхему флеш-памяти QH32BHIG. Это по сути 25Q32.

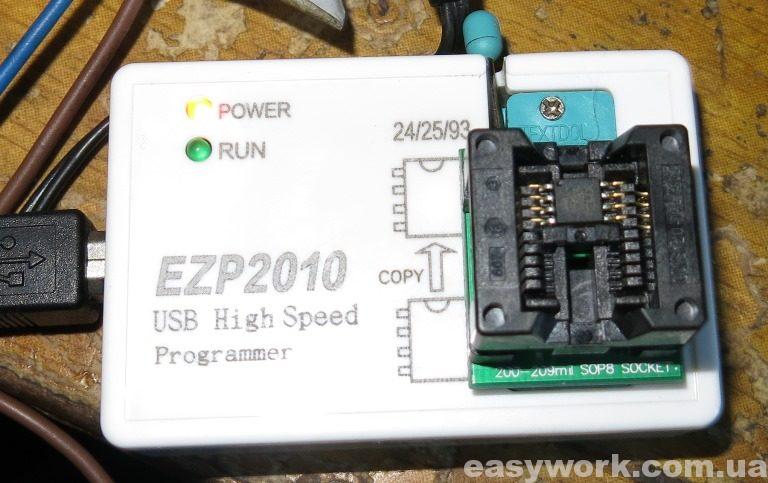

Подключаем к программатору EZP2010 и пробуем считать прошивку.

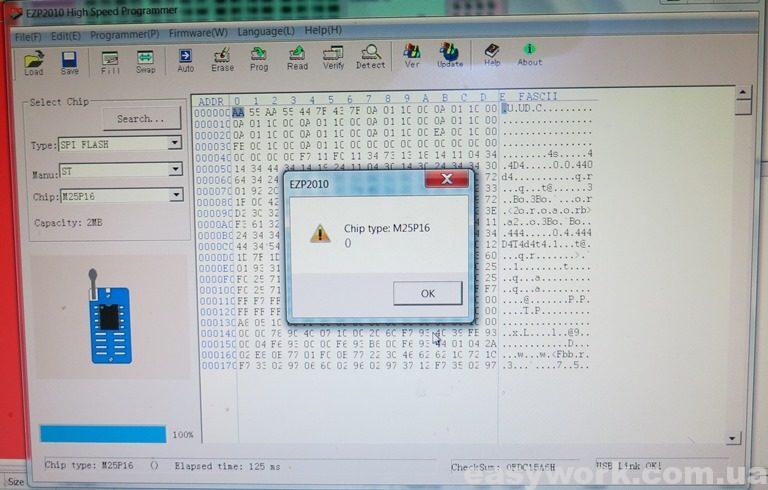

Однако программатор определяет флеш-память, как M25P16.

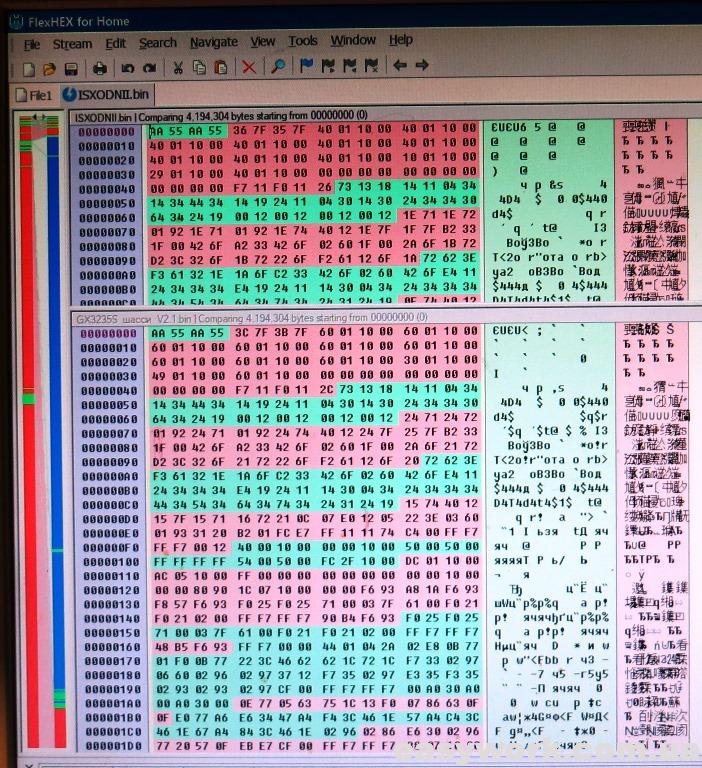

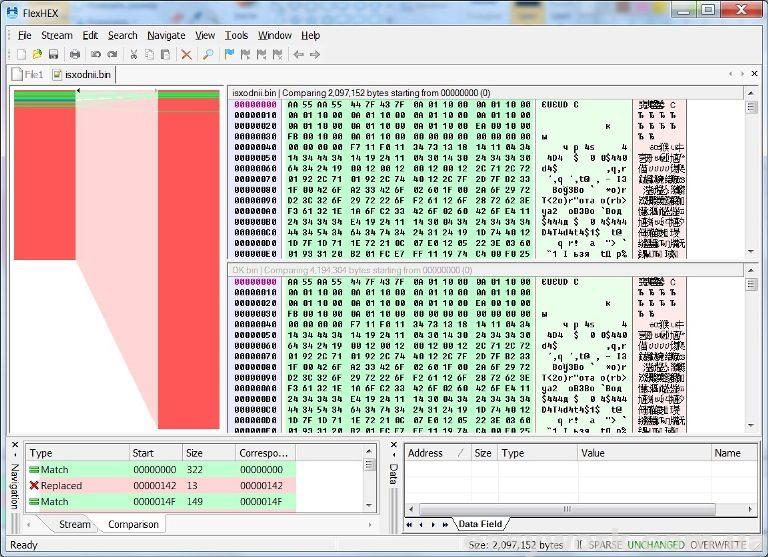

Сравниваем считанную прошивку с оригинальной прошивкой Tiger T2 Шасси (Main Board): GX3235S_R850_148_V1.7 20180323. Видим, как отличия, так и то, что длина прошивок отличается в два раза.

Переопределяем вручную память, как 25Q32, считываем и сравнимаем второй раз. Есть совпадения, но прошивки сильно отличаются. Обновляем ее и запаиваем микросхему обратно в тюнер.

После запайки детали, Т2 тюнер TIGER T2 IPTV запустился.

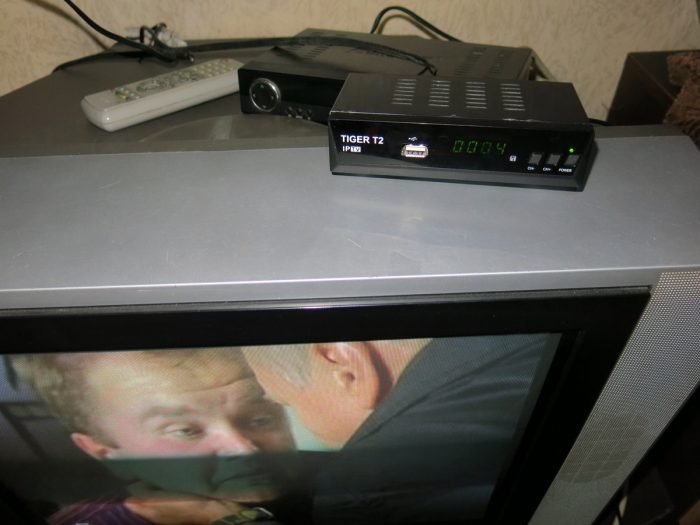

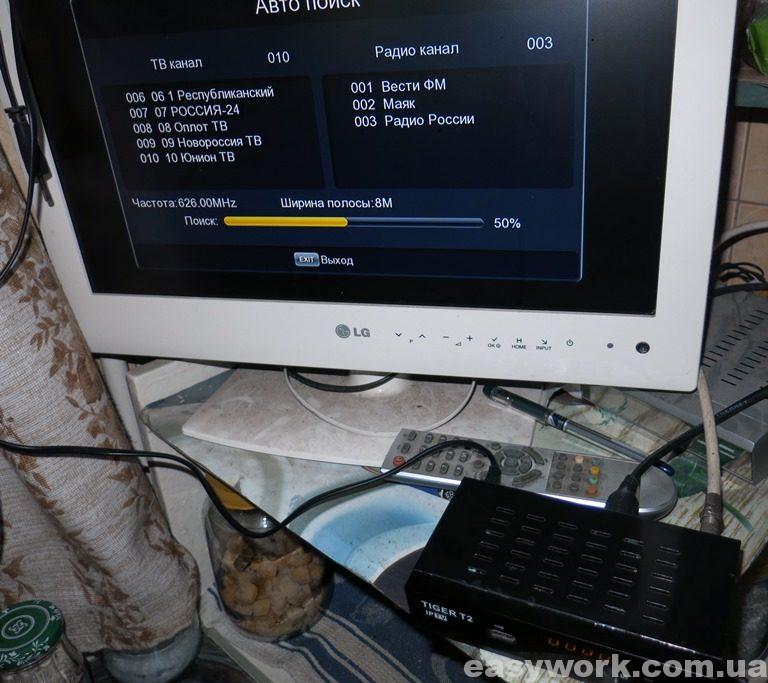

Собираем его и подключаем к телевизору. После прошивки, приставка TIGER T2 IPTV находит каналы и работает исправно.

Тюнер не включается (ситуация №3)

Приставка для приема Т2 сигнала TIGER T2 IPTV не включается. Со слов владельца это произошло после прошивки устройства под TIGER T2 IPTV LAN, чтобы устройство поддерживало переходник USB-LAN.

С обратной стороны приставка выглядит следующим образом. LAN порт отсутствует.

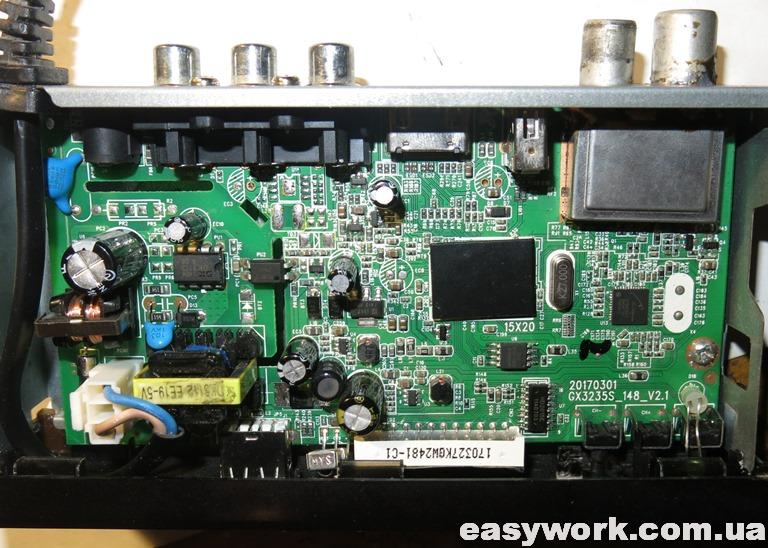

Открываем приставку и производим внешний осмотр. Маркировка платы 20170301 GX3235S_148_V2.1.

С обратной стороны плата выглядит вот так.

Заметно, что приставка была в ремонте и в ней подпаивались антенные гнезда.

Так как владелец сообщил о том, что проблемы начались после смены прошивки, попробуем считать ее программатором EZP2010.

Флеш память определились и прошивка успешно считалась.

Отличия с заводской прошивкой имеются. Однако после восстановления исходного ПО устройство не заработало.

Конденсаторы на плате имели в норме номинал емкости и ESR. При подаче питания на вход устройства 5 В, на плате отсутствует напряжение 3,3 В.

При подаче питания напряжения 3.3 В ток составил почти 3 А. Сопротивление цепи 3.3 В составляет 0.8 Ом. Неисправен DC/DC преобразователь с маркировкой S16T9. Данной маркировке соответствует микросхема APS2415.

Поставил вместо вышедшей из строя микросхемы SY8009A.

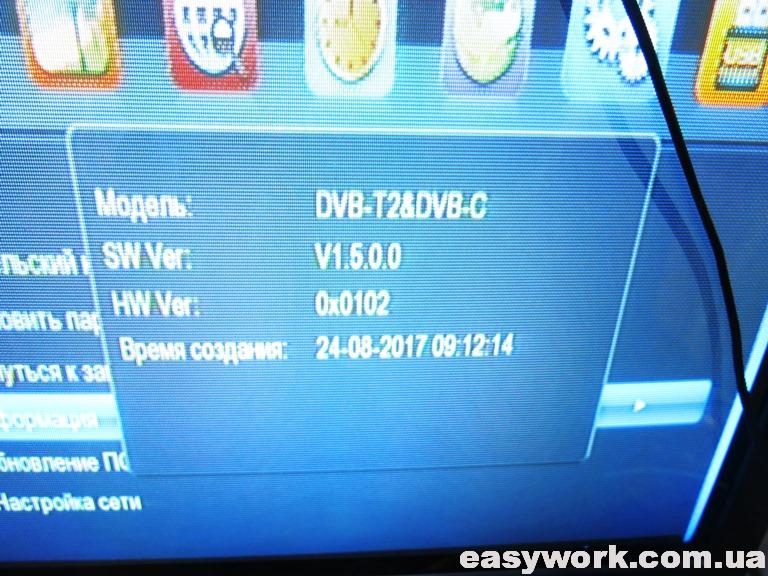

В тюнере была установлена прошивка версии 1.5.

Обновил ее до версии 2.8.

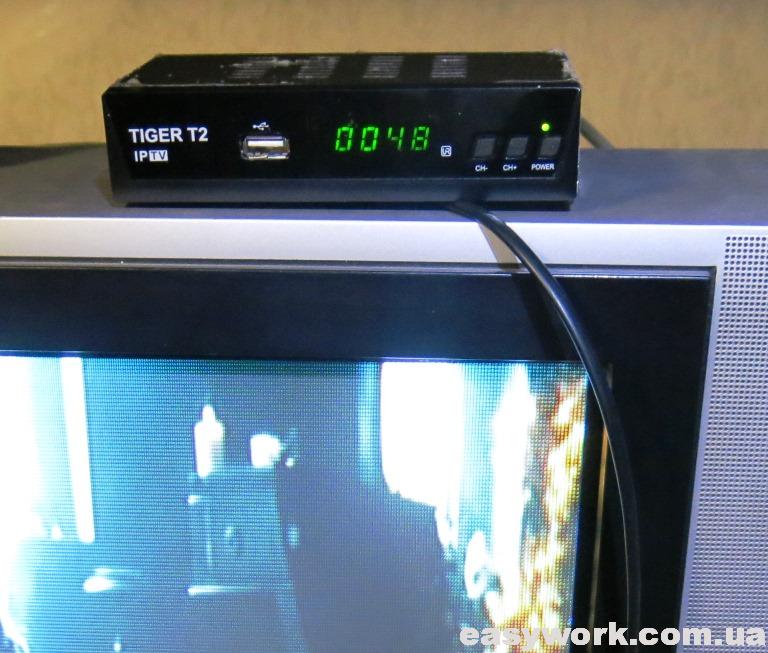

После указанных действий, тюнер TIGER T2 IPTV успешно заработал.

Тюнер не включается (ситуация №4)

Раздается тихий писк и приставка TIGER T2 IPTV не включается. Причина в неисправном конденсаторе 1000 мкФ*16 В (PC7). После его замены устройство исправно включается. Неисправность типовая — попадался уже не один тюнер с данным дефектом.

Тюнер не включается (ситуация №5)

Данный тюнер TIGER T2 IPTV не включался из-за трех высохших конденсаторов (22 мкФ*50В, 1000 мкФ*16 В и 470 мкФ*10 В). После проделанной замены DC/DC преобразователь U3 (маркировка S16T9) не выдает 3,3 В — заменил и все исправно заработало.

Тюнер включается нестабильно (ситуация №6)

Нестандартная поломка приставки TIGER T2 IPTV. Тюнер то включается, то не включается. Замечено, что устройство включается при касании щупа мультиметра к 4 ноге микросхемы ШИМ DK3113 (обратной связи) или измерении напряжения обратной связи на емкости С2 (10 нФ). Причина — отломана обкладка (не пропаяна) конденсатора С2. После пропайки тюнер исправно работает.

Тюнер не включается (ситуация №7)

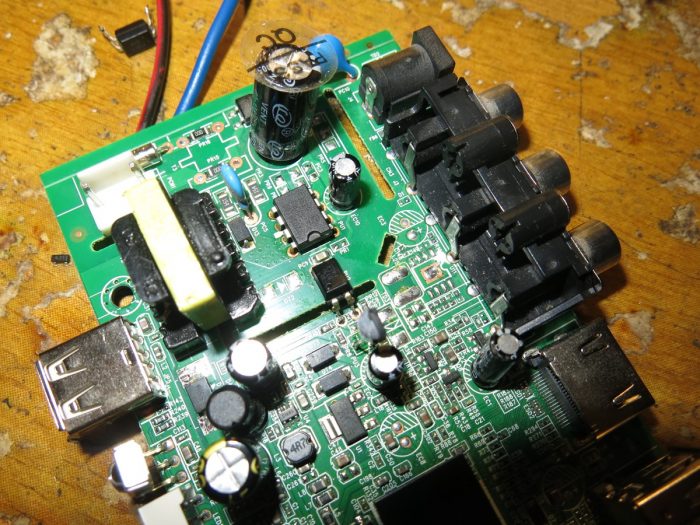

Приставка TIGER T2 IPTV не включается. Маркировка платы 20170301 GX3235S_148_V2.1. Черным маркером на фотографии ниже пометил неисправные конденсаторы. Причина в конденсаторе блока питания 22мкФ*50 В (EC10). Также в качестве профилактики были заменены 220 мкФ*10 В (EC2) и 470 мкФ * 10 В (EC5). Также часто из строя выходит 220 мкФ*10 В (EC1).

Тюнер не реагирует на пульт

Тюнер TIGER T2 IPTV включается, но не реагирует на пульт.

При этом пульт исправный — видно свечение на фотокамеру.

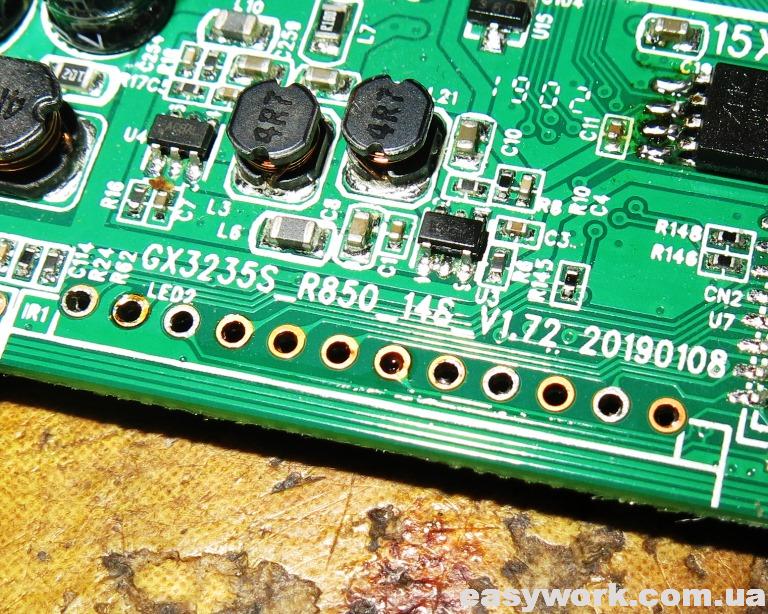

Внутри тюнер выглядит следующим образом. Маркировка платы GX3235S_R850_148_V1.72 20190108.

С обратной стороны плата имеет следующий вид.

Так как приставка не реагирует на пульт, решил поменять прошивку флеш-памяти QH32BH1G.

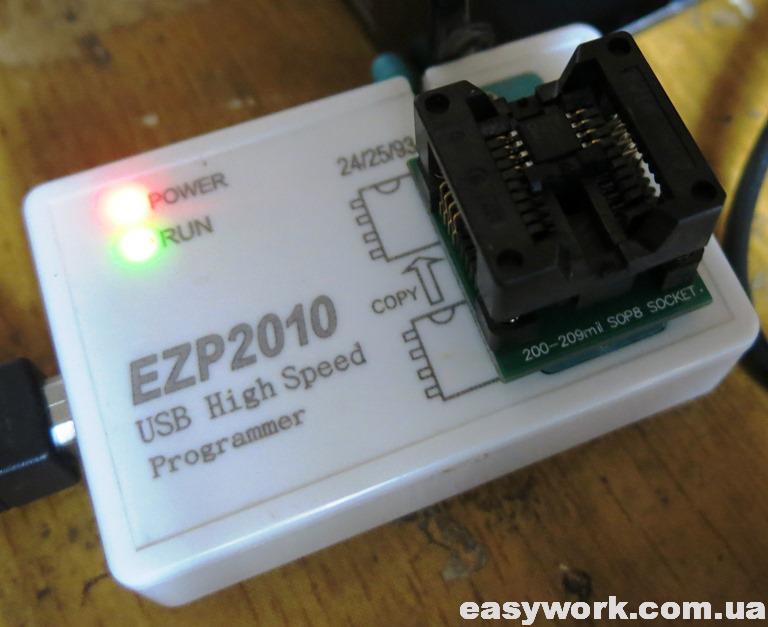

Прошивку поменял на внешнем программаторе EZP2010. Она определяется им, как M25P16.

Считанная прошивка имеет отличия от требуемой. Изначально скачал прошивку tiger t2iptv Шасси (Main Board): gx3235s-r850-148-v1.72.

После прошивки, тюнер запускается. На табло тюнера горит надпись ON, затем OSd или 05d. Затем начинается процесс сканирования каналов. Прошивка не подошла. Заработала прошивка GX3235S_R850_148_V1.7 20180323.

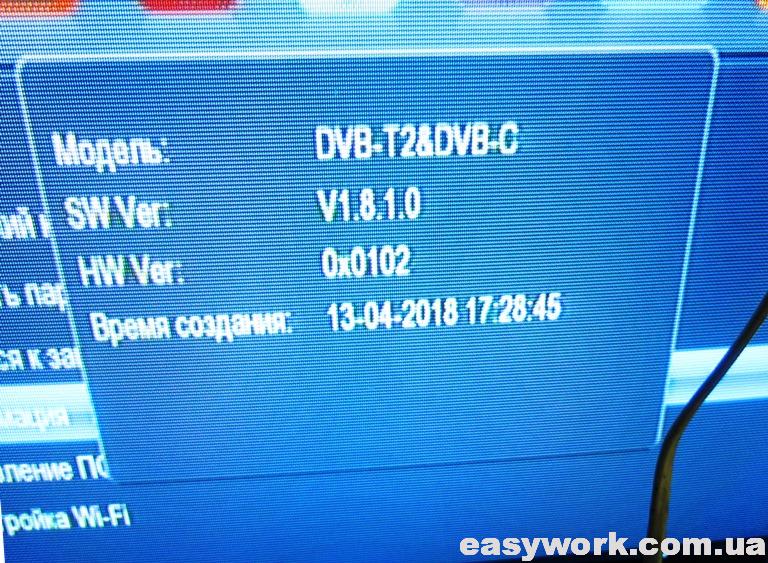

Название прошивки видно на фотографии.

Обновляю устройство на родную прошивку TIGER T2 IPTV для данного тюнера через меню.

Теперь прошивка называется Tiger V2.8.

С выпаянным индикатором Т2 приставка исправно работает и реагирует на пульт.

Перерисовал распиновку индикатора YL2847CMY-BJEB21 — она показана на следующем фото. Нога №5 пробита на ногу №9 (6).

При включении загораются сегменты G во всех цифрах. При этом тюнер исправно работает и реагирует на пульт.

Прошивка тюнера при помощи EZP2010

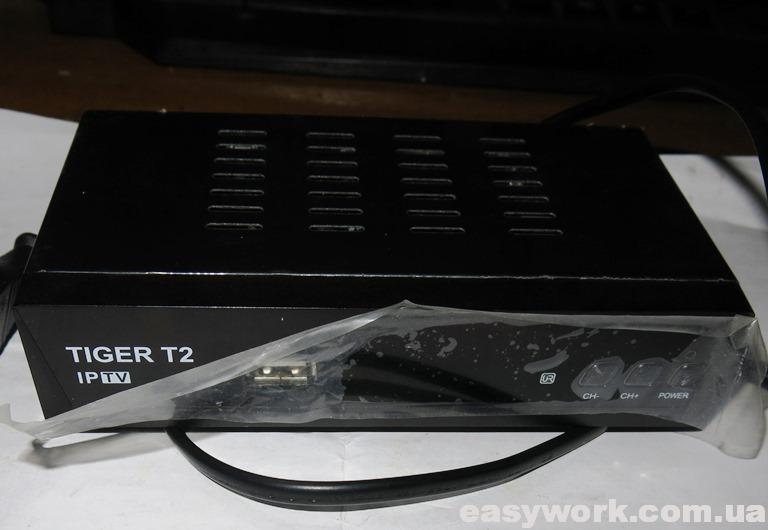

Тюнер TIGER T2 IPTV не включается из-за проблем с прошивкой. Возможно это произошло после попытки владельцем обновления прошивкой от другого устройства.

С обратной стороны тюнер выглядит следующим образом.

Разбираем тюнер. Маркировка платы GX3235S_R850_148_V1.6 20171226. Под данной моделью выпускается множества вариантов, которые отличаются ревизией платы

Напряжения на плате распределены по следующей схеме. Все они в норме.

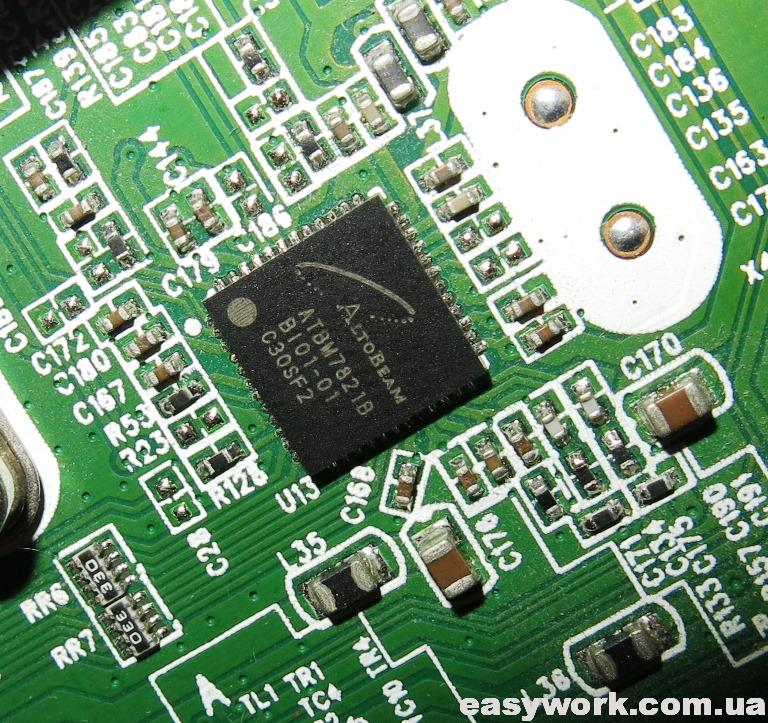

Демодулятор Altobeam ATBM7821B используется в современных DVB-T2 тюнерах.

Нас интересует микросхема флешь-памяти 25Q32CSIG. По следующей ссылке можно скачать прошивку GX3235S_R850_148_V1.6.

Выпаиваем феном данную микросхему и устанавливаем ее в программатор EZP2010.

В настройках программы микросхема определяется, как GD25Q32.

Считанная прошивка отличается от используемой в данной модели.

Записав исправную прошивку, тюнер включился.

Тюнер исправно работает.

Зависания и нестабильная работа

Т2 приставка TIGER T2 IPTV включается и работает, но через несколько часов зависает. Данную приставку приходилось уже не раз ремонтировать в виду ее распространенности.

Чтобы определить время зависания приставки, я нашел телеканал, в котором все время отображаются часы. Включил приставку в 22:00. Так я определил, что приставка зависает через 1 час 3 мин после включения. Приставка зависает в любом режиме (просмотр телеканала или нахождение в меню).

Плата устройства имеет маркировку GX3235S_R850_148_V1.72 20190108. ESR конденсаторов в норме. Напряжения 1.8 В, 5 В и 3.3 В соответствуют номиналам.

Крупное фото платы.

С обратной стороны плата выглядит вот так.

Возникло предположение, что устройство зависает из-за перегрева какого-либо из элементов. Но при прогреве платы феном приставка не зависает.

На всякий случай прогрел феном процессор GX3235S и снял радиатор, чтобы сделать лучший теплоотвод.

Приклеил радиатор побольше при помощи клея Keller Radial. Однако это не помогло.

Решил заменить прошивку тюнера. При стандартном обновлении прошивки через интерфейс устройства, приставка зависает сразу же. Поэтому пришлось выпаять микросхему флеш-памяти MD25Q32CSIG, чтобы прошить ее на внешнем программаторе.

В качестве внешнего программатора использовался EZP2010.

Прошивка микросхемы прошла успешно.

После обновления прошивки обновил ее стандартным методом при помощи USB-флешки через меню приставки. Ориентировался по информации о прошивке.

После обновления прошивки приставка TIGER T2 IPTV исправно заработала.

Неправильное обновление тюнера

Версия платы — GX3235S_R850_148_V1.74 20200225. Эта же версия платы используется в модификациях Т2 приставки ALPHABOX T24. В этом же случае на корпусе было написано TIGER T2 IPTV. Человек выбрал неправильную версию программного обеспечения (смотреть на наклейку серийного номера на корпусе) и окирпичил тюнер. Лечится программатором EZP2010 по описанию выше.

Прошивку брал тут от тюнера Alphabox T24 и после прошивки на внешнем программаторе, мне его пришлось повторно обновлять нужной прошивкой через стандартное меню. Сейчас нужную прошивку от TIGER T2 IPTV можно скачать тут.

Ранее у меня в ремонте был ресивер Strong SRT 8500, который не ловил каналы.
